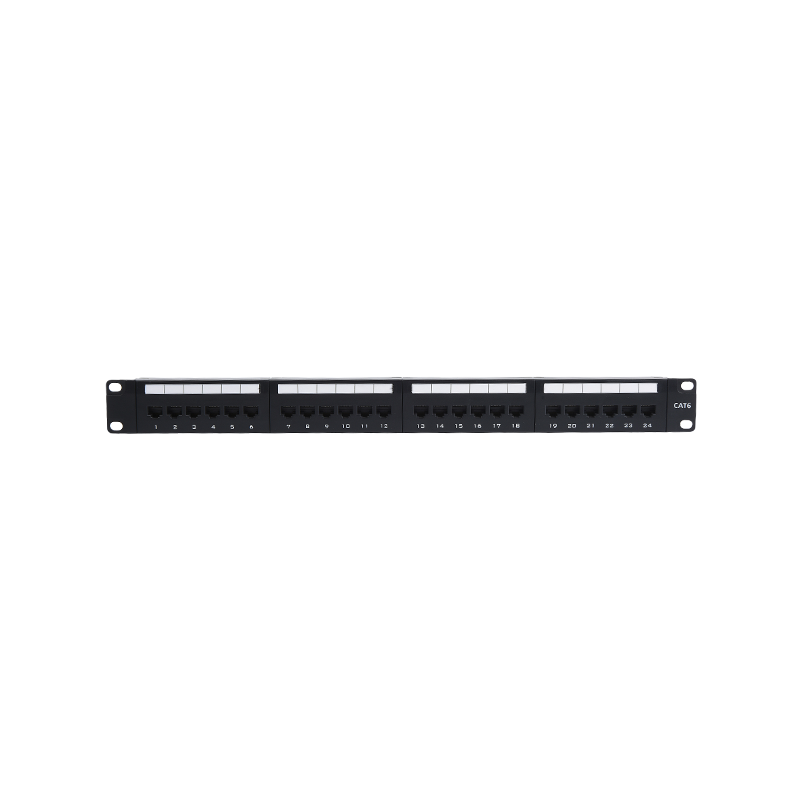

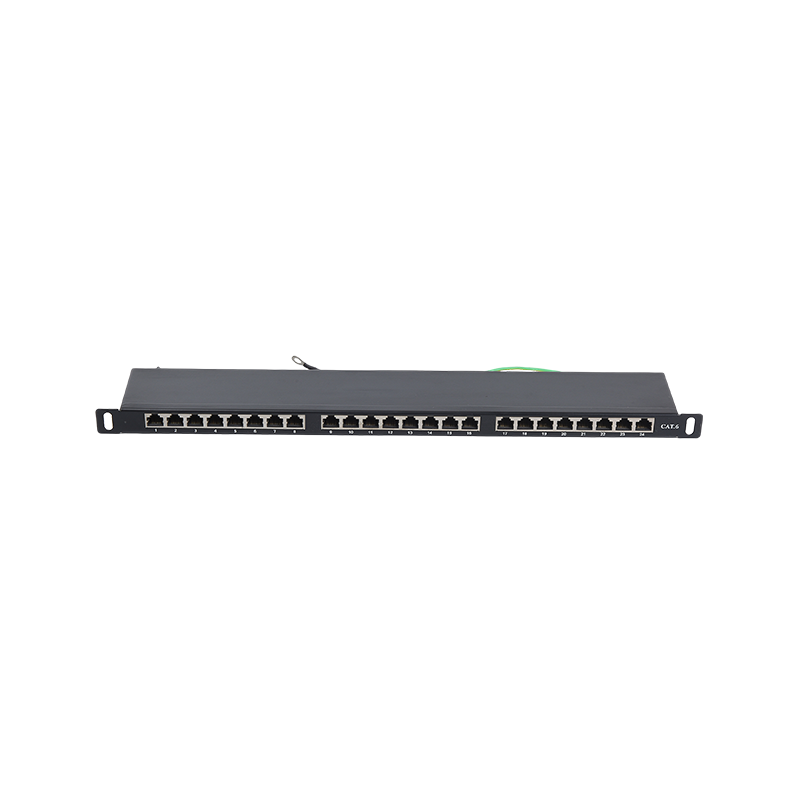

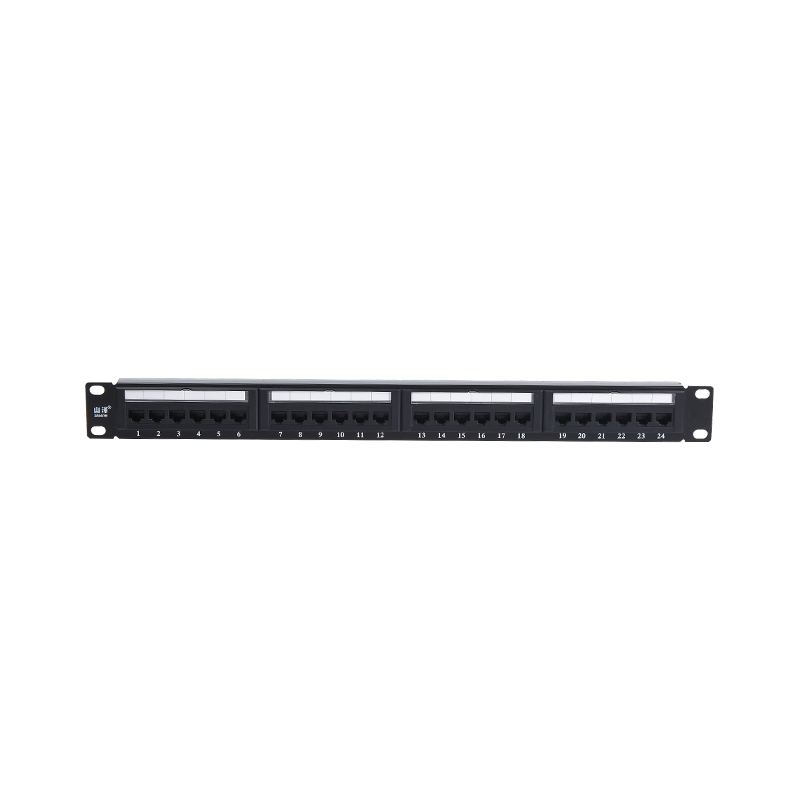

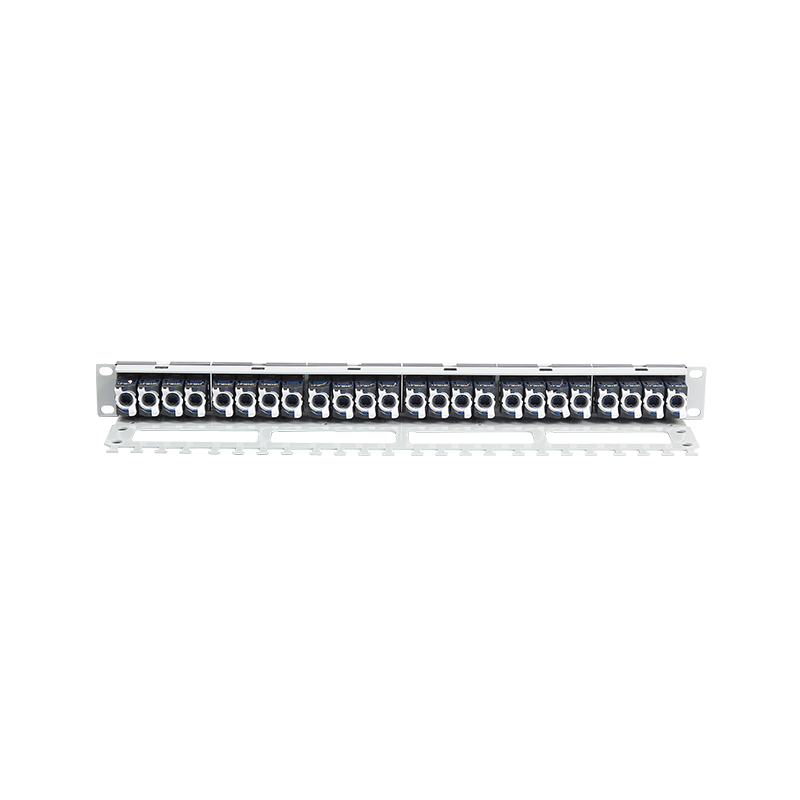

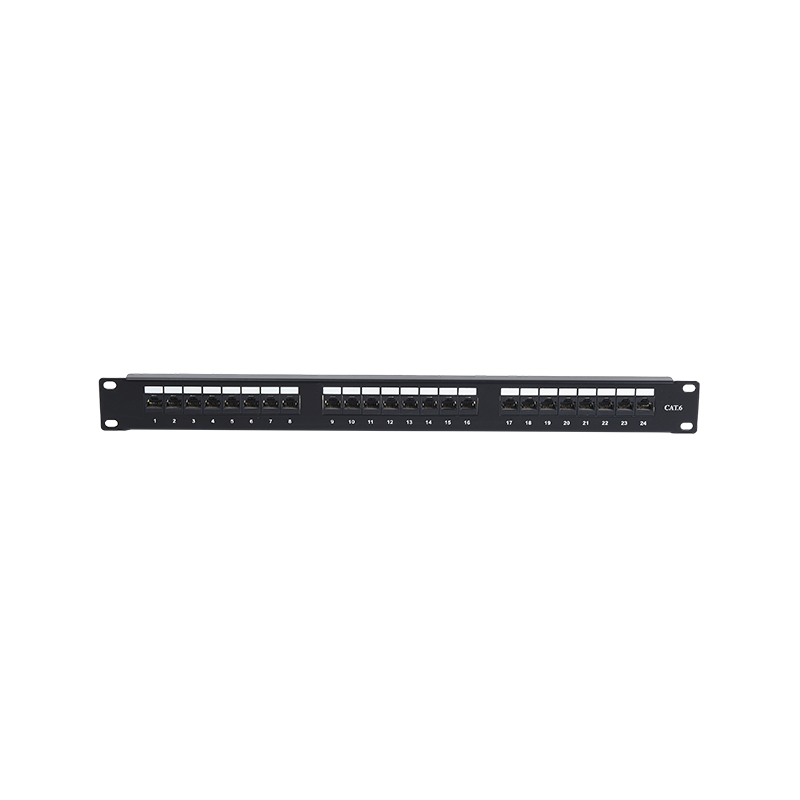

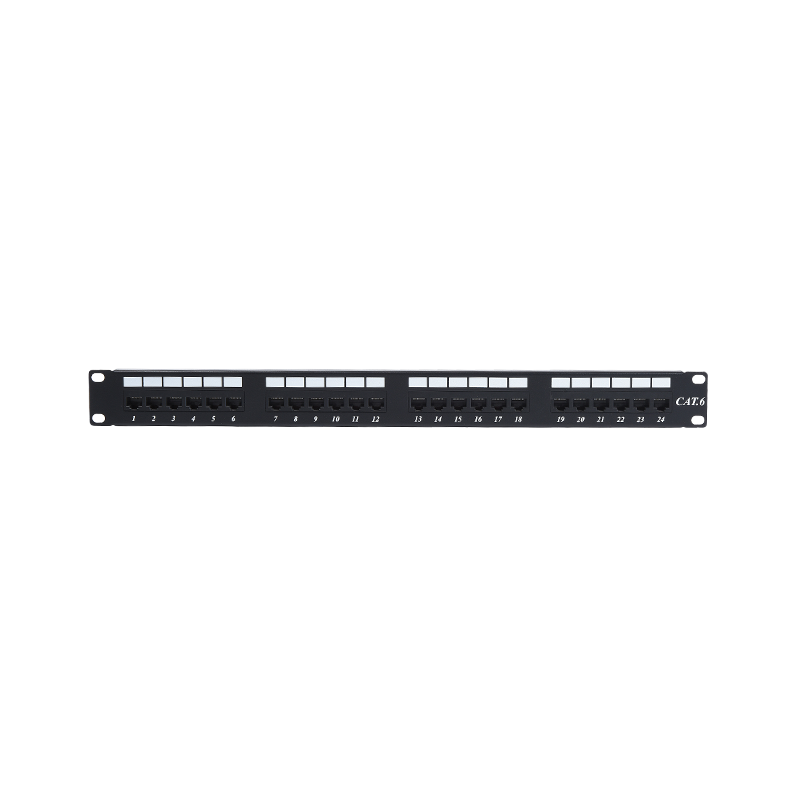

Ploča za patch Cat6 uređaj je uređaj koji se koristi za organiziranje i upravljanje mrežnim kablovima u strukturiranom kablovskom sustavu. Obično uključuje niz priključaka, od kojih se svaki može povezati s mrežnim kabelom, omogućavajući da se kablovi lako uključe i isključe prema potrebi. Oznaka "CAT6" odnosi se na kategoriju kabela koju je ploča dizajnirana za podršku, u ovom slučaju kategorija 6. Ova vrsta kabela sposobna je podržati Gigabit Ethernet brzine i sposobna je raditi na frekvencijama do 250 MHz i može upravljati veće primjene na 10 Gbps. Pouzdaniji je i pruža više prostora za glavu za buduće širenje mreže od CAT5E ili CAT6A.
1.19 "Standardni nosač stalka, čvrst, jednostavan za instalaciju, uvelike poboljšavajući radnu učinkovitost; kompatibilan s stalak za opremu, ormarići i zidni nosači od 19".

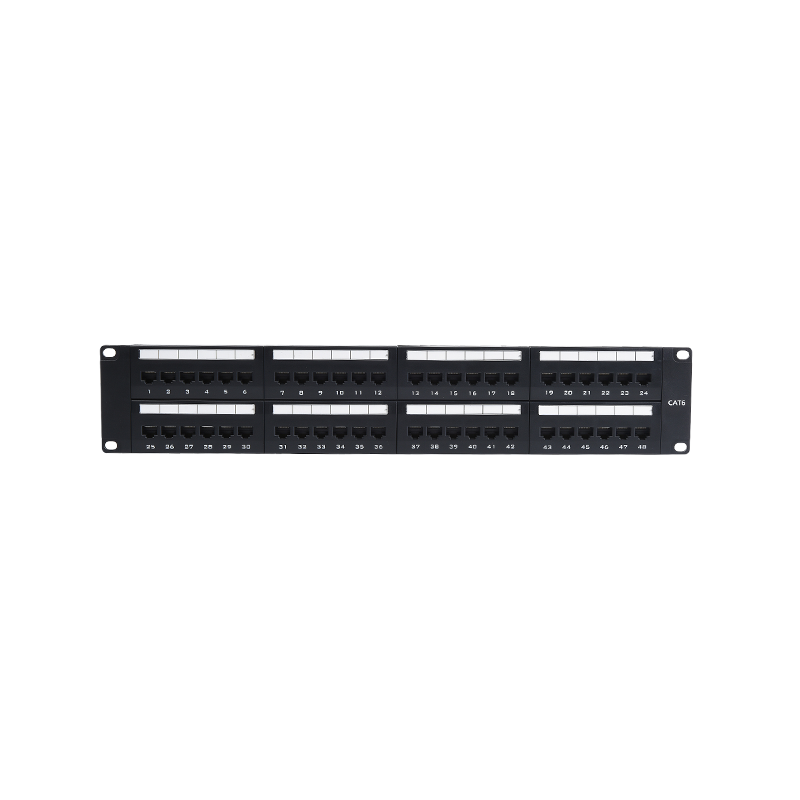

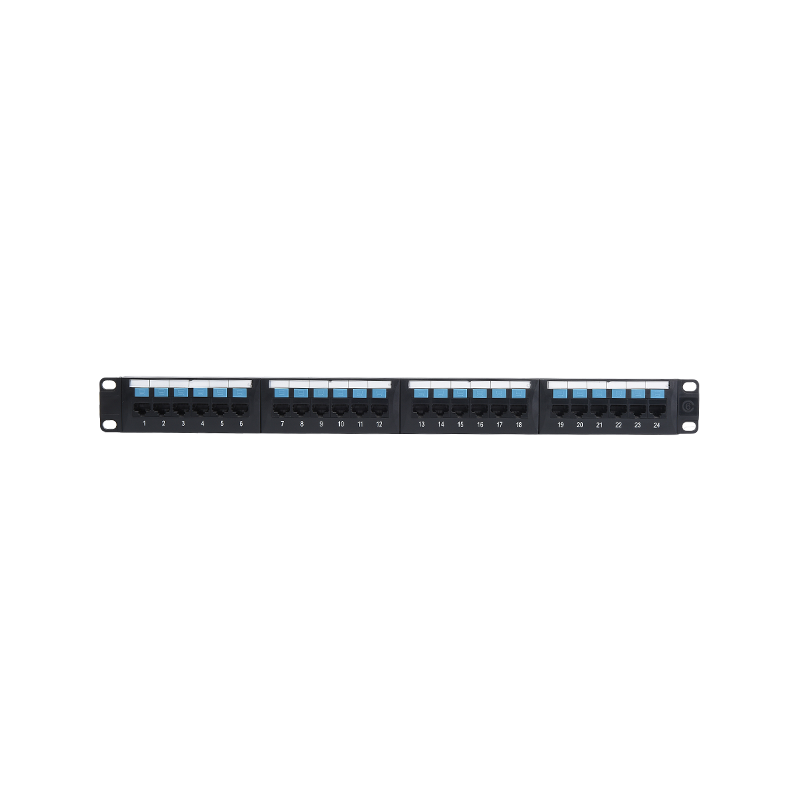

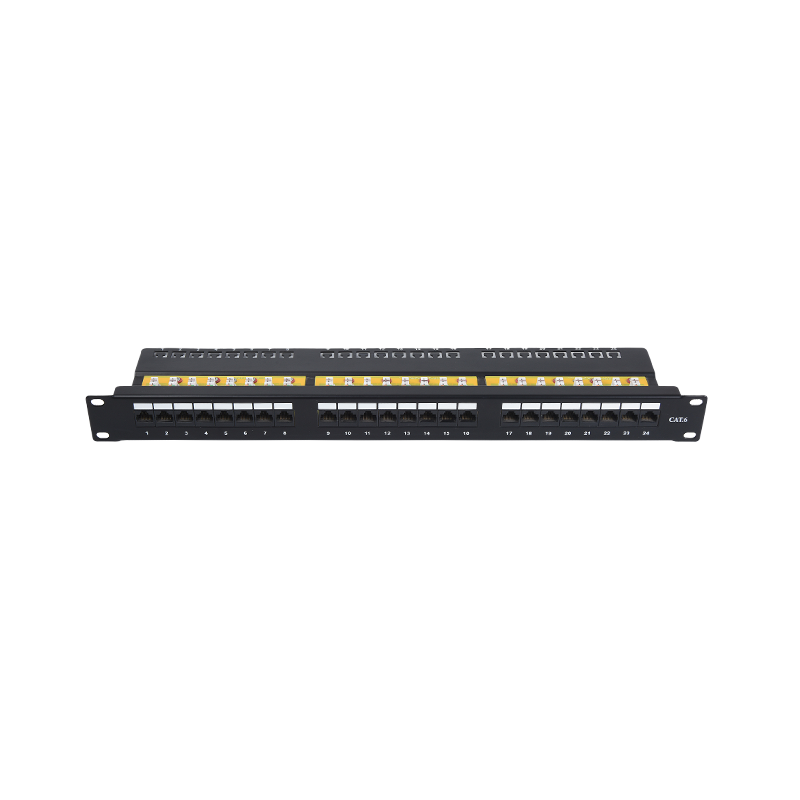

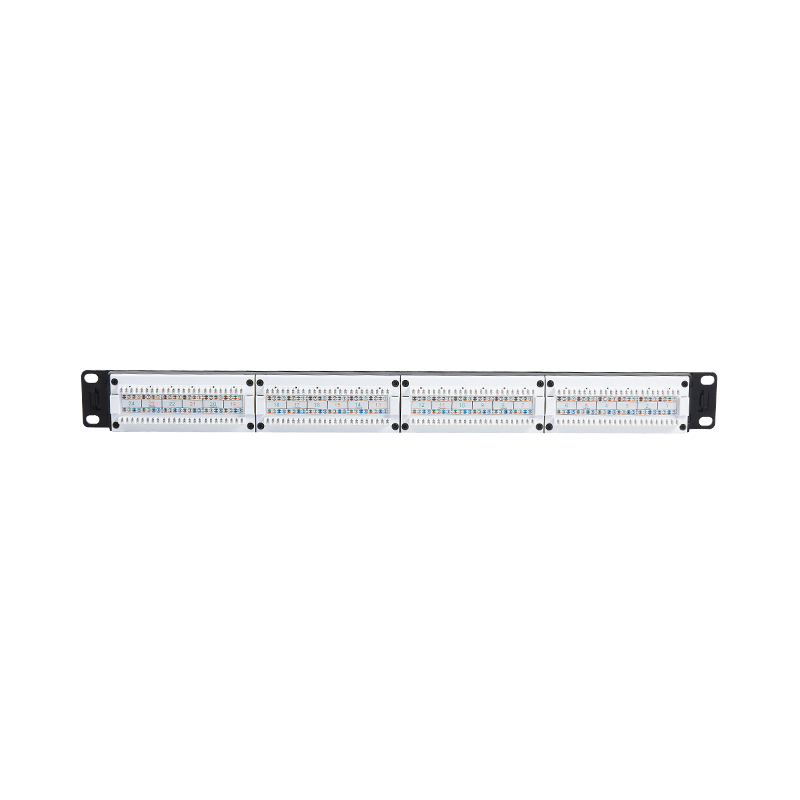

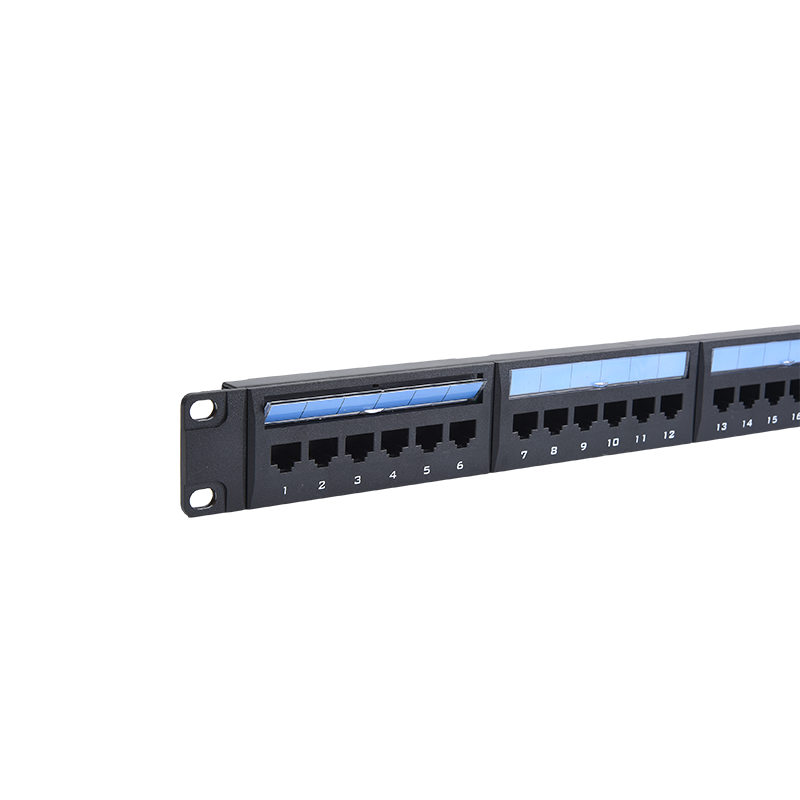

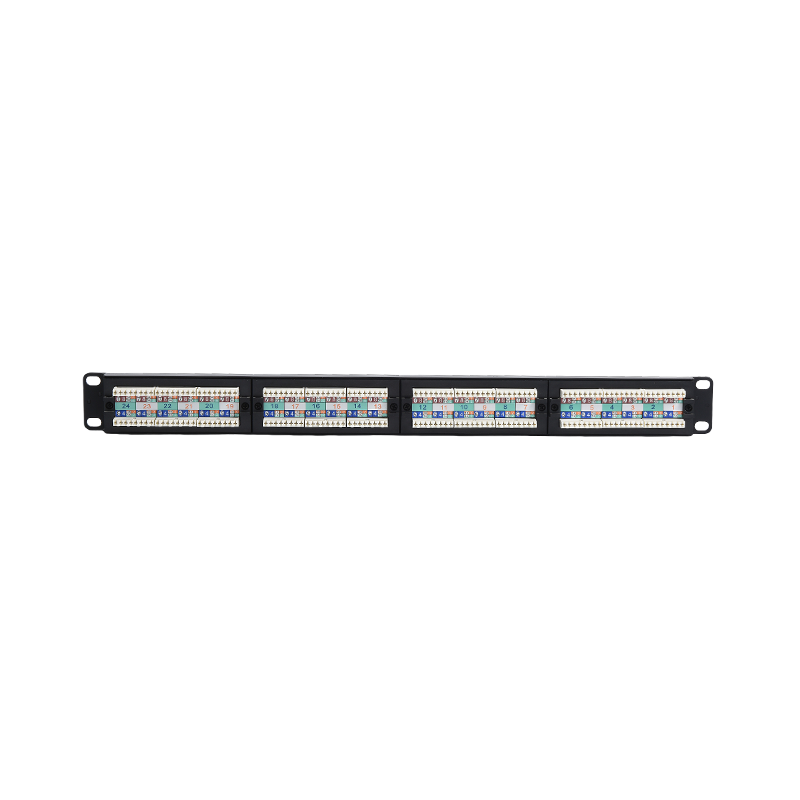

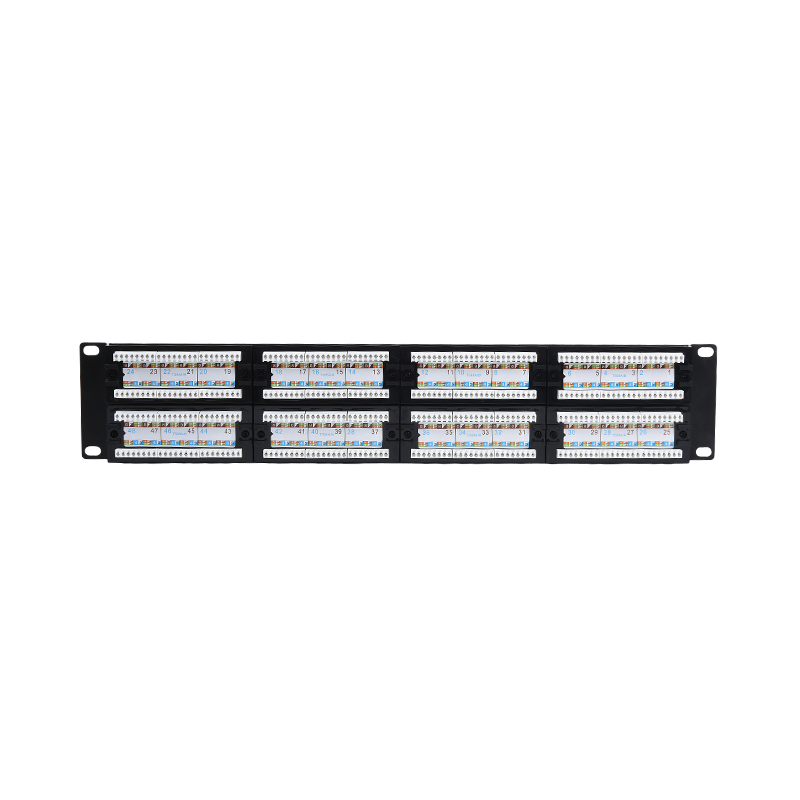

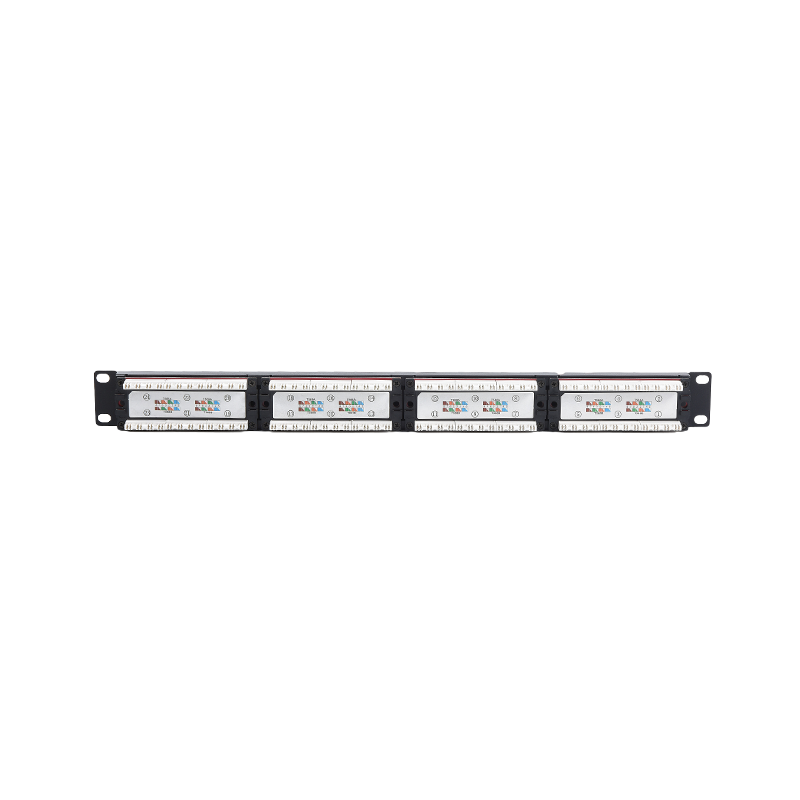

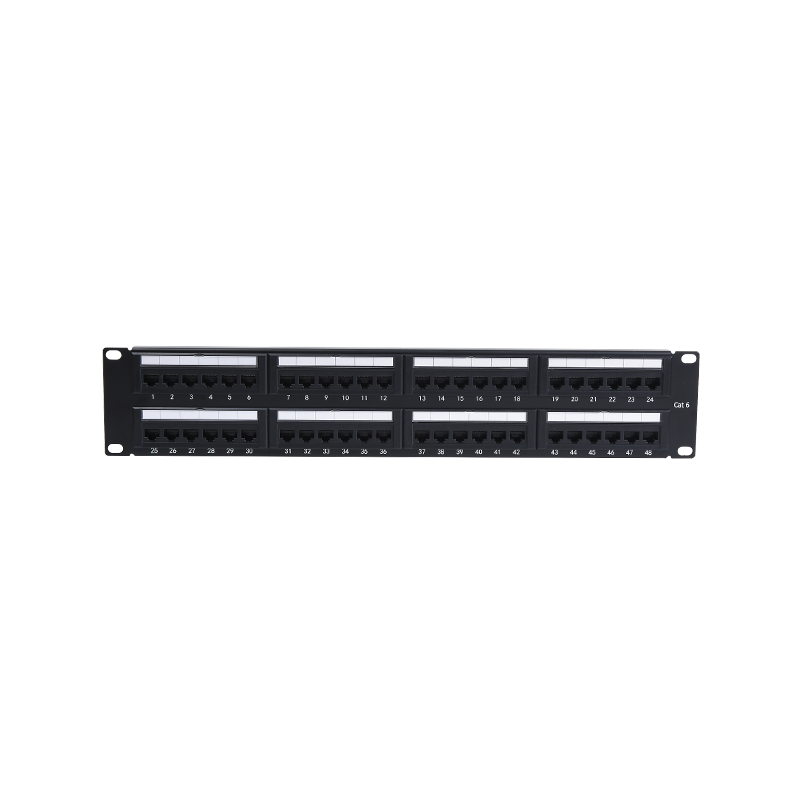

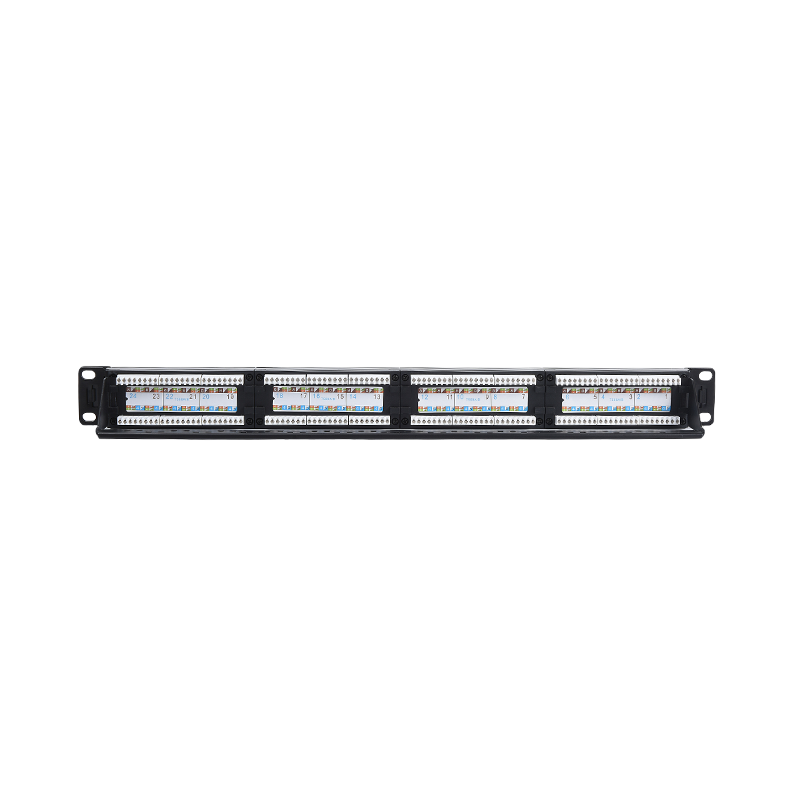

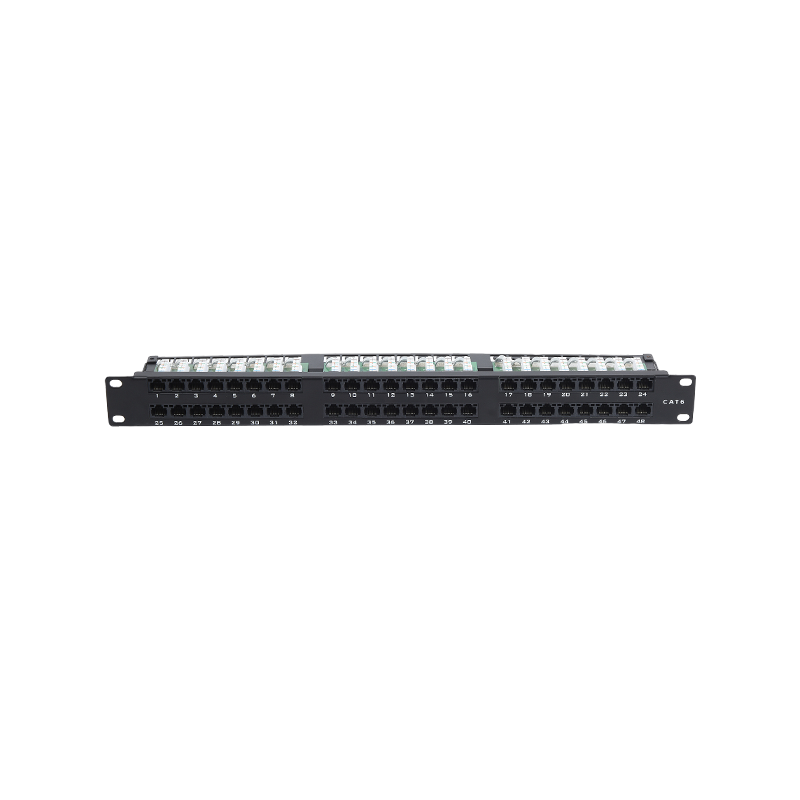

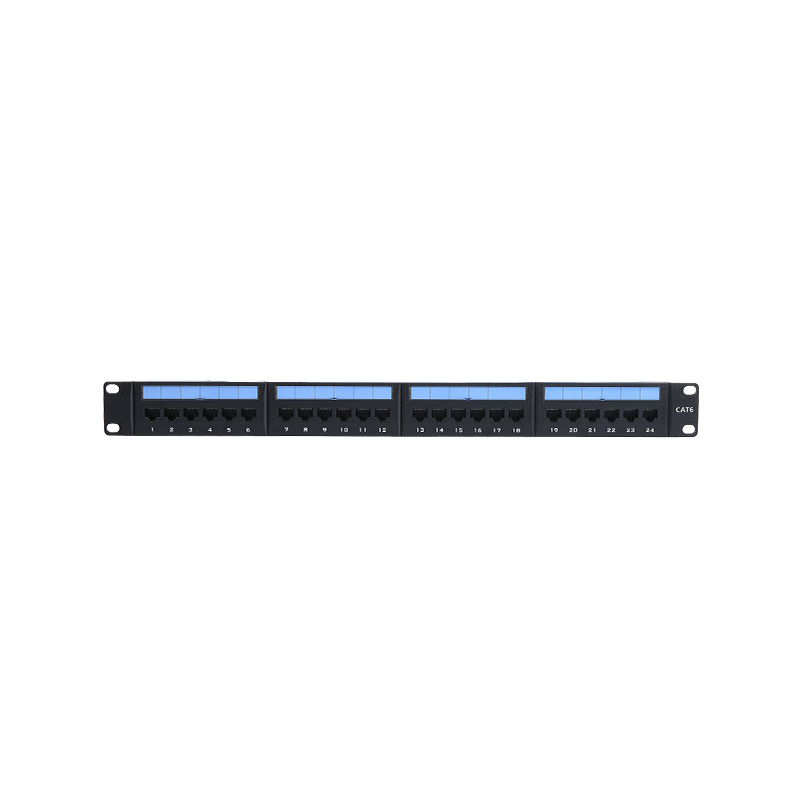

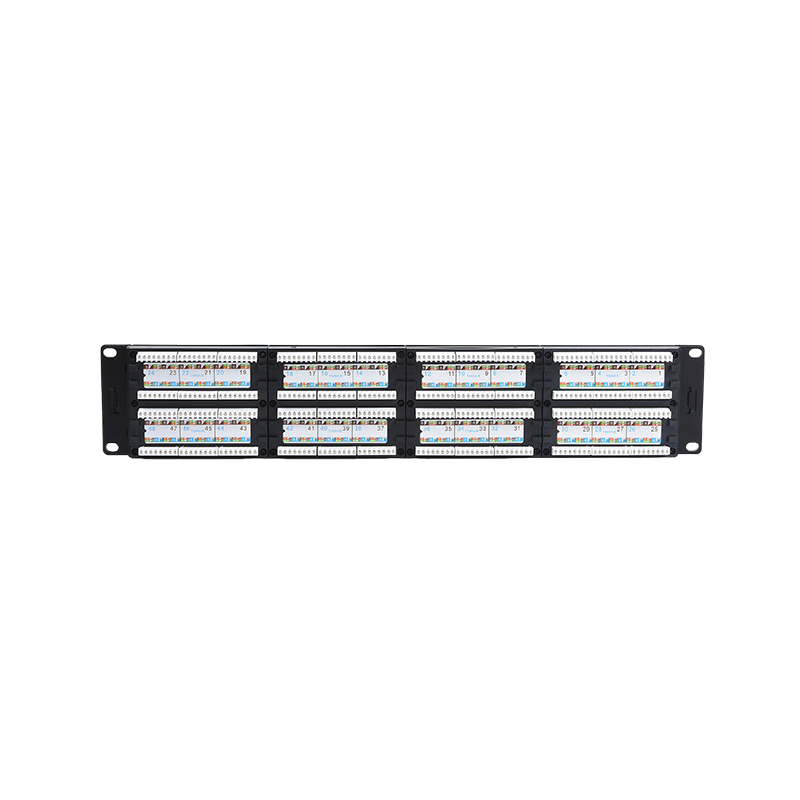

2. 0,5U, 1U, 2U Neobavezno. 24 priključaka i 48 priključaka imaju naljepnice na prednjoj strani, a velika naljepnica na prednjoj strani prikladna je za identifikaciju korisničkog luka; Na poleđini postoji upravitelj kabela koji kabel može učinkovito voditi do točke prekida.

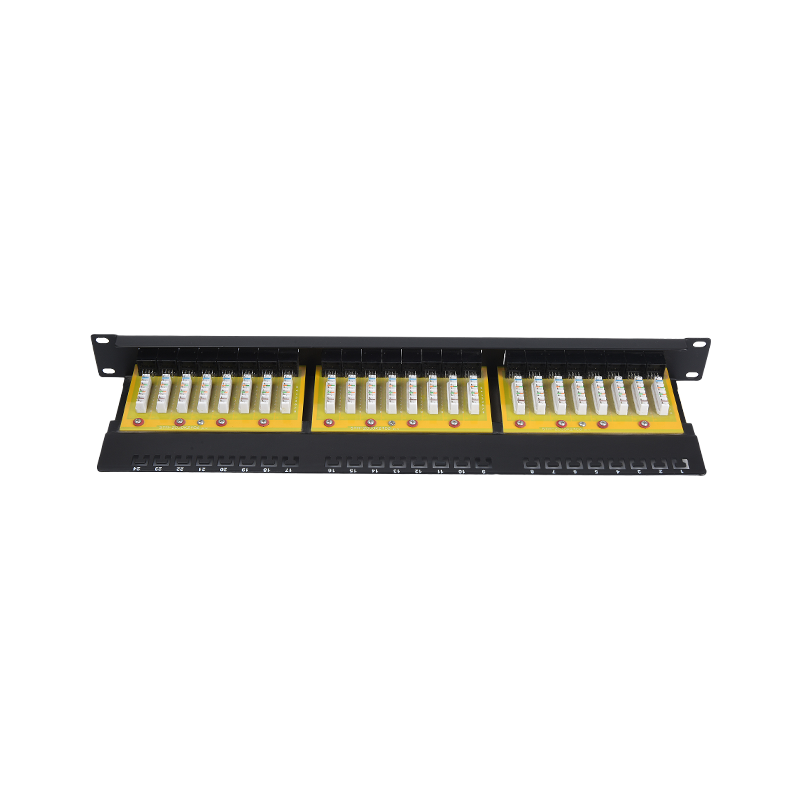

3. Metoda povezivanja: RJ45 priključak s skakačem, IDC je završio s horizontalnim ožičenjima. Kontaktni kontakt prihvaća tehnologiju visoke i niske dislokacije, što učinkovito smanjuje vrijednost bliže prekrivačke vrijednosti.
4. Zahtjevi za zaštitu okoliša: zadovoljavaju ROHS standarde.
5. Uvod materijala: Ovaj proizvod za patch ploče koristi se za povezivanje vodoravnog ožičenja i ožičenja radnog područja na istom katu zgrade, a uglavnom se koristi za pretvorbu priključka opreme za ožičenje i terminalne opreme ili adaptera. Kabeli za parenje proizvoda i parenje su kabeli upleteni od bakrenih osovina i skakači bakra.
6. Odnos međusobno podudaranja: Koristite s priključcima iste standardne serije
7. Primjenjivi standard: Opća specifikacija: YD/T 926.1-2009
Podstandardno: YD/T 926.3-2009
8. Tehnički parametri:
Električne karakteristike:
A. Raspon frekvencije: 1 ～ 250MHz
B. Radni napon: 125 V
C. Izdržati napon: DC1000V (AC750V) 1min bez raspada i privrževanja fenomena
D. Slijedeći prigušivanje prelaska na kraj: ≥4db
E. Otpornost na izolaciju: početna vrijednost ≥ 100mΩ
Nakon konstantnog ispitivanja topline ≥100mΩ
Mehanička svojstva:
A. Sila umetanja i sila izvlačenja: Sila umetanja nije veća od 20N, a sila izvlačenja nije manja od 20N
B. Učinak uređaja za povezivanje priključaka: 50N 60 ± 5s
C. IDC terminal je stegnut na 23 ~ 26awg uvijeni par
Izdržljivost:
A. Umetnuti su broj puta utikač i utičnica: 750 puta
B. Broj žičanih završetaka: 250 puta
9. Materijal i površinski tretman:
A. Metalni materijal:
Nosač: hladno valjani čelik prskan plastikom
Zlatna igla: fosforni brončano zlato pozlaćeno
IDC kartica žica terminala: fosforni brončani nikl pozlaćen
B. Nemetalni materijali:
Plastika: PC Polikarbonat, ABS
C. Debljina sloja pozlaćenog zlata: 6 ~ 50U Zlatna
D. PCB Materijal: FR4
10. Učinkovitost okoliša: temperatura: -25 ～ 70 ℃ Vlažnost: ≤85% (temperatura 85 ℃ ± 3 ℃)
Test spreja za sol:
A. PH vrijednost otopine soli prije atomizacije je između 6,5 i 7,2 (35 ± 2 ℃);
B. Otopina soli priprema se s natrijevim kloridom (kemijski čista, analitički čista) i destiliranom ili deioniziranom vodom.
Njegova koncentracija je (5 ± 0,1)% (masovni postotak);
C. Kontinuirana atomizacija se usvaja, a preporučeno trajanje 48h;
D. Kada se atomizira, potrebno je spriječiti nečistoće poput ulja i prašine te temperature i vlage mlaznog zraka da utječu na rad.
uvjeti za prostor.

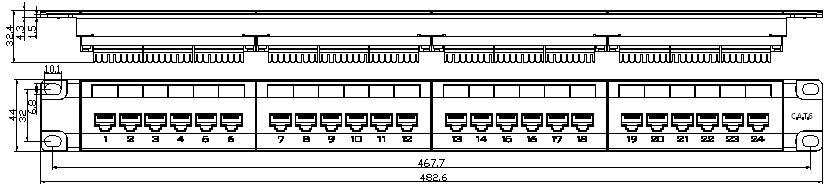

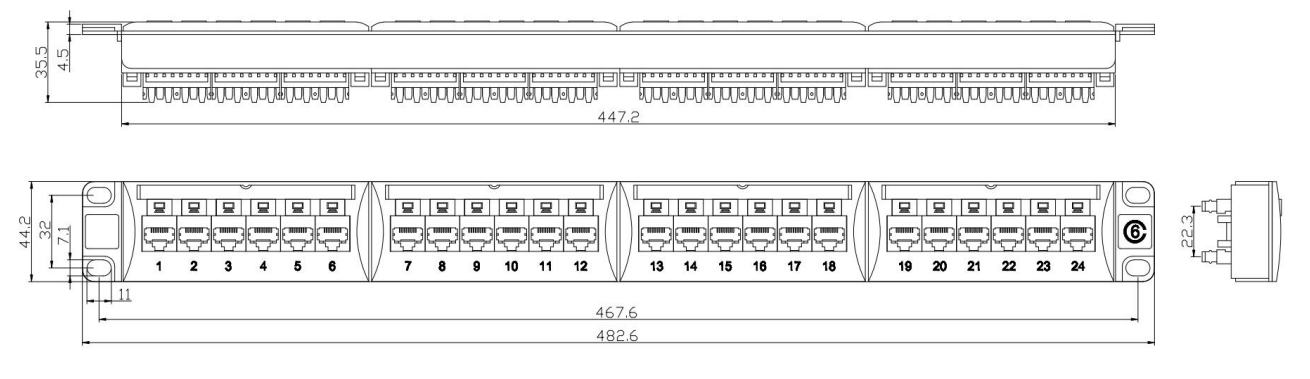

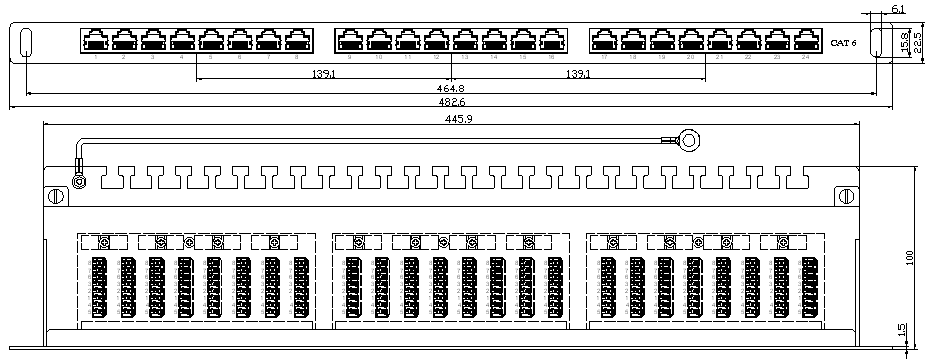

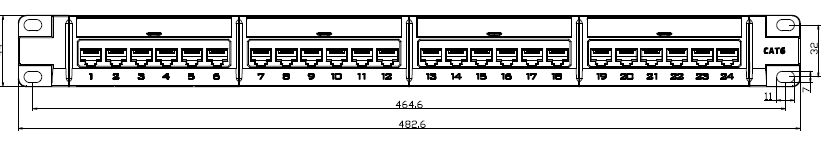

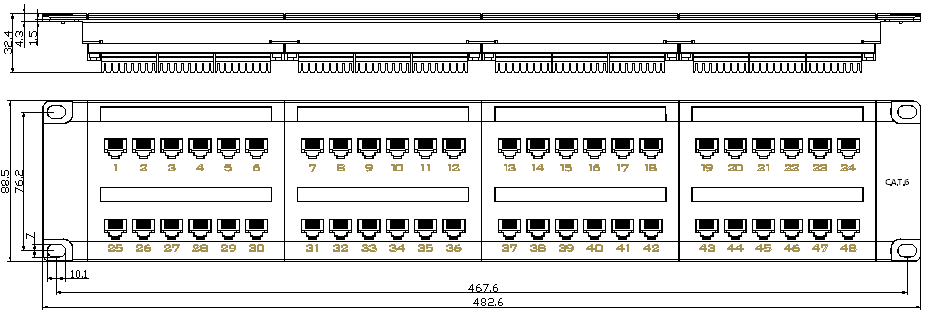

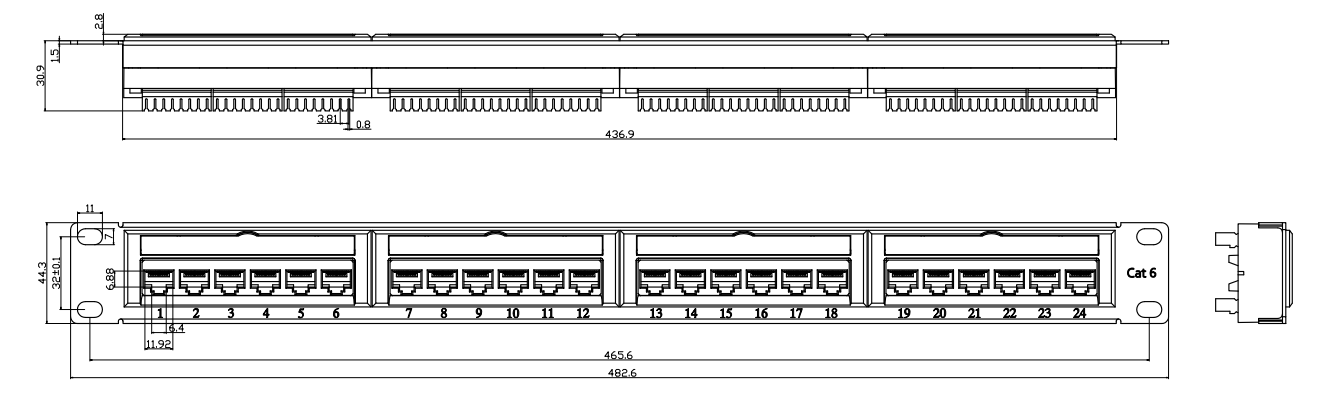

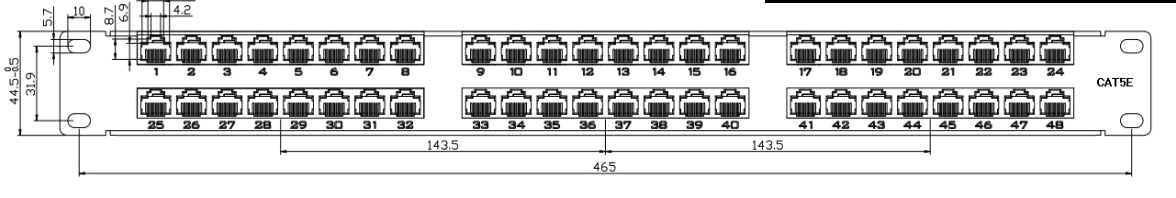

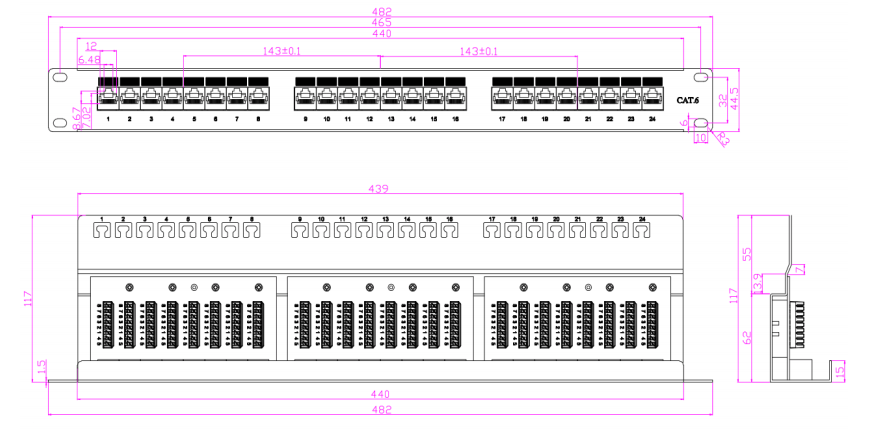

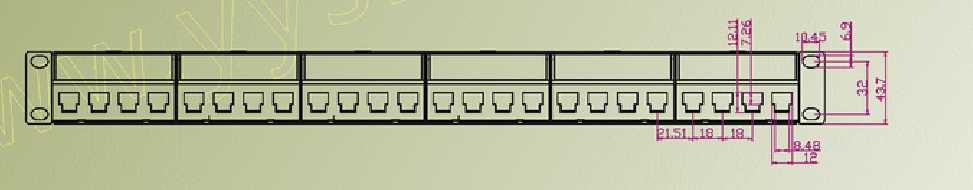

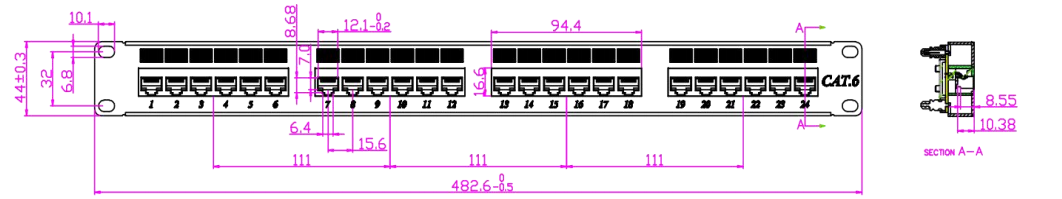

11. Crtanje i maksimalna veličina prilagođeni
12. Pakiranje i skladištenje: Proizvod se stavlja u posebnu vrećicu blister, a zatim se stavlja u kartonsku kutiju, a dodaci za proizvod postavljaju se u isto vrijeme, a naljepnica koja ukazuje na model i količinu pričvršćena je na gornjem lijevom kutu prednjeg dijela karte i stavite ga u kartu. Pakirani proizvodi trebaju biti pohranjeni u skladištu gdje je temperatura okoline -5 ℃ ~ 30 ℃, relativna vlaga nije veća od 70%, a u okolnom zraku nema kiseline, alkalnih i drugih korozivnih plinova, a razdoblje skladištenja tri godine.
Redovita količina pakiranja: 10 kutija po kutiji, 1 po kutiji, 10 po kutiji.
13. NAPOMENA: Upotreba proizvoda Oznaka: Pakiranje navedeno kupca.
