Odabir najboljeg Mačka7 keystone utičnica svodi se na tri ključna faktora: vrsta oklopa (STP naspram FTP), stil završetka konektora (bez alata naspram probijanja) i kompatibilnost s promjerom vodiča vašeg kabela . Ispravite ih i vaša će mreža dosljedno dosezati Mačka7 nazivnu propusnost od 600 MHz na udaljenosti do 100 metara. Odjeljci u nastavku raščlanjuju svaku točku odluke s određenim specifikacijama, usporedbama i smjernicama iz stvarnog svijeta.
Što Keystone Jack čini "Cat7 kompatibilnim"
Cat7 je standard ISO/IEC 11801 klase F, a ne standard TIA/EIA, što znači da se detalji specifikacije razlikuju od uobičajenih klasifikacija Cat5e/Cat6. Originalna Cat7 keystone utičnica mora zadovoljiti sljedeće minimalne pragove performansi:
| Parametar | Cat6A | Cat7 | Mačka7A |
|---|---|---|---|
| Širina pojasa | 500 MHz | 600 MHz | 1000 MHz |
| Maksimalna brzina prijenosa podataka | 10 Gbps | 10 Gbps | 40–100 Gbps |
| Zahtjevi za zaštitu | Neobavezno | Obavezno (S/FTP) | Obavezno (S/FTP) |
| Vrsta konektora | RJ45 | GG45 ili TERA | GG45 ili TERA |
Primjetite to Cat7 nalaže punu zaštitu svake komponente , uključujući samu utičnicu Keystone. Bilo koja utičnica s oznakom "Cat7", ali bez zaštite pojedinačnog para i ukupne pletenice, ne zadovoljava standard, bez obzira na marketinške tvrdnje.
Vrste zaštite: Zašto se S/FTP ne može pregovarati za Cat7
Cat7 kabeli koriste S/FTP (Screened Foiled Twisted Pair) konstrukciju: svaki od četiri para je pojedinačno omotan folijom, a zatim je cijeli snop zatvoren u pleteni ekran. Cat7 keystone utičnica mora neprekinuto nastaviti taj zaštitni put. Evo što svaka zaštitna oznaka zapravo znači:
- FTP / ScTP – Samo jedna kompletna folija. Prikladno za Cat6A, nedovoljno za Cat7.
- S/FTP – Pojedinačni par folija plus vanjska pletenica. Minimum potreban za Cat7.
- SF/FTP – Pojedinačni par folija plus vanjska pletenica plus vanjska folija. Nadmašuje zahtjeve Cat7; obično se koristi u industrijskim okruženjima ili okruženjima s visokim smetnjama.
Slomljeni štit na priključnoj točki djeluje kao antena, pozivajući EMI ulazak. U praksi, strano preslušavanje (AXT) može se povećati do 30 dB ako oklop nije ispravno uzemljen na utičnici — dovoljno da se 10GBase-T veza u potpunosti prekine.
Ispravno uzemljenje oklopa
Oklopljena utičnica je korisna samo ako je uzemljena na jednom kraju (strani patch panela ili zidne ploče). Uzemljenje na oba kraja stvara petlju uzemljenja. Potražite utičnice s integriranim metalnim kućištem koje se pričvršćuje izravno na uzemljeni okvir patch panela — to eliminira potrebu za zasebnom žicom za uzemljenje i smanjuje pogreške pri instalaciji.
GG45 protiv TERA: Odabir pravog formata konektora Cat7
Cat7 ne koristi standardno RJ45 sučelje. Dominiraju dva sustava konektora, a odabir pogrešnog znači kupnju nekompatibilnih patch kabela i prednjih ploča:
| Značajka | GG45 | TERA |
|---|---|---|
| RJ45 kompatibilan s prethodnim verzijama | da | br |
| Maksimalna frekvencija | 600 MHz | 1000 MHz |
| Kontaktne točke | 8 (4 kuta) | 8 |
| Najbolji slučaj upotrebe | Mješovita okruženja s naslijeđenim RJ45 uređajima | Potpuna Mačka7A ili namjenska Cat7 infrastruktura |
| Dostupnost prednje ploče | Široko dostupan | Ograničeniji |
Za većinu kućnih laboratorija i primjene u malim tvrtkama, GG45 je praktičan izbor budući da će postojeći RJ45 patch kabeli i dalje raditi na Cat6A razinama performansi dok izvorni Cat7 patch kabeli otključavaju punu propusnost od 600 MHz.
Stil završetka: bez alata naspram probijanja
Način na koji završavate kabel u utičnici utječe i na vrijeme instalacije i na dugoročnu pouzdanost. Cat7 keystone utičnice dolaze u dva primarna stila završetka:

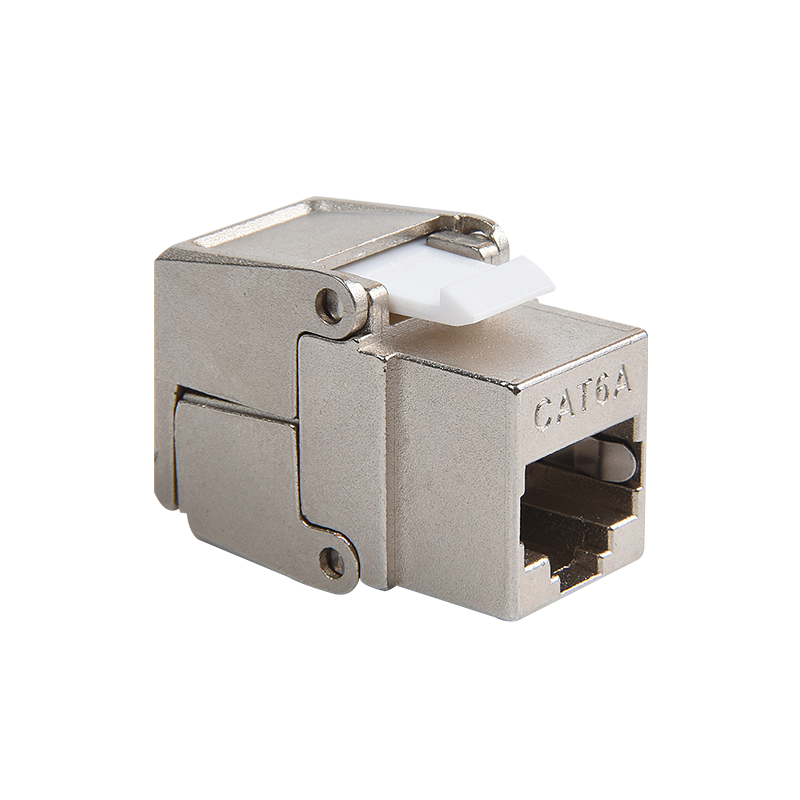

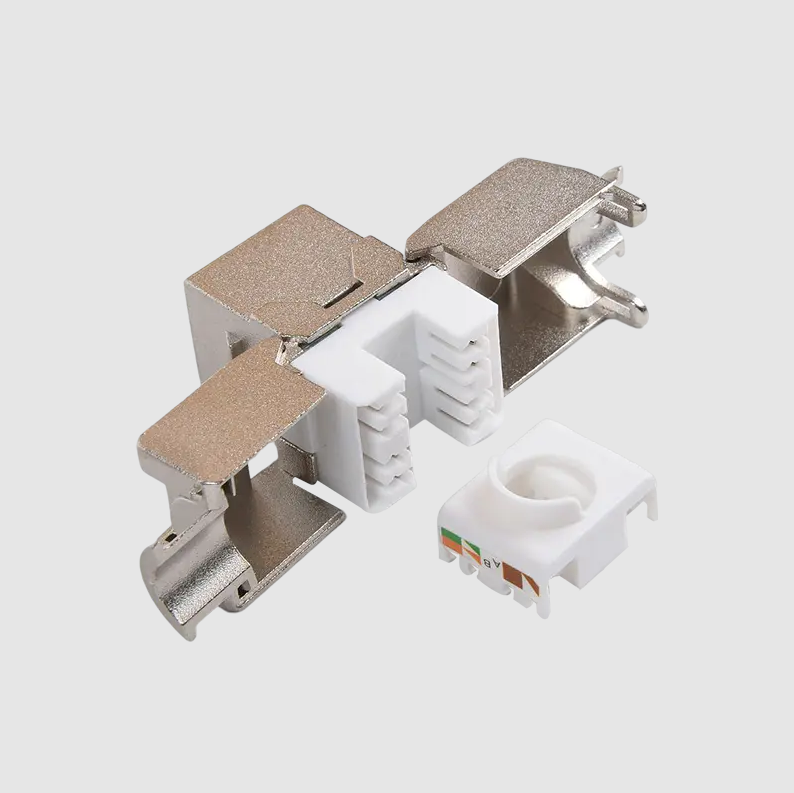

Završetak bez alata (IDC Clip).
Vodiči se umeću u označene utore i kapa se skida, režući i stvarajući kontakt istovremeno. Prednosti uključuju bržu instalaciju (obično manje od 2 minute po priključku jednom uvježbano), nije potreban alat za bušenje i manji je rizik od pretjeranog probijanja vodiča. Kompromis je malo veći trošak po jedinici i manje poznat osjećaj iskusnim instalaterima koji su navikli na tradicionalne metode.
Punch-Down (110-Style) završetak
Alat za bušenje od 110 ubacuje svaki vodič u IDC utor. Ova metoda je industrijski standard u strukturnom kabliranju i preferiraju je profesionalci koji obavljaju velike količine radova na patch panelima. Za Cat7, osigurajte da vaš alat za bušenje ima postavka s niskim utjecajem — prekomjerna sila može oštetiti folijski štit na pojedinim parovima, što degradira samu zaštitu koju ste platili.
Što odabrati?
- Uradi sam ili male serije (1–10 priključaka): Bez alata je brže i izbjegava trošak kvalitetnog alata za bušenje.
- Profesionalne ili velike trke (20 jackova): Punch-down s kalibriranim alatom daje dosljednije rezultate u razmjeru.
- Dodatna oprema ili uski prostori: Dizalice bez alata obično imaju kompaktniji stražnji profil, lakši za rad iza plitkih zidnih kutija.
Kompatibilnost mjerača vodiča: Usklađivanje utičnice s vašim kabelom
Cat7 kabeli proizvode se u punožilnim i višežilnim varijantama, od kojih svaka zahtijeva drugačiji dizajn IDC kontakta:
- Puni vodič (22–24 AWG): Standardno za ugradnju u zid. IDC kontakti čisto probijaju izolaciju na čvrstoj žici. Ne koristite utičnice samo sa čvrstim kabelom — kontaktna krila mogu se pokvariti, uzrokujući povremeni kontinuitet.
- Višežilni vodič (26–28 AWG): Koristi se za patch kabele. Višestruki IDC kontakti imaju širi utor za držanje više niti. Korištenje samo čvrste utičnice na užetanom kabelu dovodi do velikog kontaktnog otpora i gubitka signala.
- Utičnice s dvostrukom ocjenom (22–26 AWG): Prihvatite obje vrste vodiča. Preporučuje se kada niste sigurni u specifikacije kabela ili kada gradite mješovito okruženje.
Prije kupnje uvijek provjerite odgovara li raspon AWG otisnut na kućištu utičnice s debljinom vodiča vašeg kabela.
Konfiguracija ožičenja: T568A naspram T568B
Mačka7 keystone utičnicas podržavaju sheme ožičenja T568A i T568B. Sama shema ne utječe na performanse — ono što je važno je dosljednost u svakoj utičnici, patch ploči i patch kabelu u istom nizu. Miješanjem T568A na jednom kraju s T568B na drugom kraju stvara se križni kabel koji neće raditi sa standardnim mrežnim preklopnicima.
- T568B je najčešći u sjevernoameričkim komercijalnim postrojenjima.
- T568A preferira se u vladinim i nekim međunarodnim instalacijama, a zahtijeva ga ANSI/TIA-570-C za ožičenje u stambenim zgradama.
Većina Cat7 utičnica uključuje dijagrame ožičenja označene bojama za obje sheme na kućištu ili u pakiranju. Odaberite jedan i dokumentirajte svoj izbor — ovo štiti svakoga tko će godinama kasnije raditi na održavanju.
Ključne specifikacije koje treba provjeriti prije kupnje
Upotrijebite ovaj kontrolni popis kada procjenjujete bilo koji Cat7 keystone jack popis ili podatkovnu tablicu:
- Nazivna propusnost: Mora biti ≥ 600 MHz. Sve niže je Cat6A ili niže.
- Zaštita: S/FTP konstrukcija s vodljivim kućištem koje se spaja s uzemljenom pločom.
- Uneseni gubitak na 600 MHz: Trebao bi biti ≤ 0,4 dB po modelu kanala ISO/IEC 11801.
- NEXT (Near-End Crosstalk) na 600 MHz: Potražite vrijednosti ≥ 60 dB za marginu iznad minimuma.
- Povratni gubitak na 600 MHz: ≥ 15 dB je praktični prag za pouzdanost 10GBase-T.
- Raspon vodiča: Potvrdite da odgovara AWG vašem kabelu (obično 22–24 AWG za čvrsti in-wall Cat7).
- Ciklusi parenja: Kvalitetne utičnice su ocijenjene za ≥ 750 umetanja. Proračunske jedinice često navode samo 200.
- Kontaktna oplata: Pozlaćeni kontakti (≥ 50 µin) otporni su na oksidaciju i održavaju nisku kontaktnu otpornost tijekom vremena.
Uobičajene pogreške pri instalaciji koje smanjuju performanse Cat7
Čak i utičnica s najvišim specifikacijama može biti lošija ako se neispravno instalira. Ovo su najčešće pogreške:
- Pretjerano odvrtanje pri završetku: Cat7 dopušta najviše 13 mm (0,5 in) neupletenog vodiča na utičnici. Prekoračenje ove vrijednosti povećava preslušavanje i može pasti na testu certifikacije kanala.
- Neodržavanje petlje za kapanje na štitu: Prilikom usmjeravanja oklopljenog kabela kroz šupljine u zidu, ostavite malu omču kako biste spriječili prodiranje vlage duž pletenice u kućište utičnice.
- Pretjerano zatezanje kabelskih vezica: Sažimanje S/FTP kabela na zavojima deformira pojedinačne folije para, stvarajući diskontinuitete impedancije. Koristite kopče na čičak umjesto plastičnih patentnih zatvarača na stazama Cat7.
- Minimalna kršenja radijusa savijanja: Cat7 kabel ima minimalni radijus savijanja od 8× promjer kabela (obično ~60 mm za kabel promjera 7,5 mm). Čvršći zavoji uzrokuju refleksije koje ne prolaze test povratnog gubitka.
- Miješanje oklopljenih i neoklopljenih komponenti: Korištenje Cat7 utičnice na neoklopljenom Cat6A kabelu, ili obrnuto, poništava prednost zaštite i stvara diskontinuitete uzemljenja.
Kada odabrati Cat7 Keystone utičnice protiv Cat6A
Cat7 infrastruktura košta otprilike 20–35% više od ekvivalentne Cat6A instalacije. Ta je premija opravdana u određenim scenarijima, ali nepotrebna u drugim:
| Scenarij | Preporučeni standard | razum |
|---|---|---|
| Kućni ili mali ured, 1 Gbps prekidač | Cat6 ili Cat6A | Cat7 režijski troškovi su nepotrebni |
| Okosnica od 10 Gbps, čist okoliš | Cat6A | Cat6A zadovoljava 10GBase-T po nižoj cijeni |
| 10 Gbps radi u blizini fluorescentne rasvjete ili motora | Cat7 | S/FTP zaštita odbija EMI |
| Pogodan za budućnost za 25/40 Gbps | Mačka7A | Potrebna propusnost od 1000 MHz |
| Industrijski/proizvodni kat | Cat7 ili Cat7A | Okruženje s jakim EMI zahtijeva potpunu zaštitu |
Testiranje vašeg Cat7 završetka nakon instalacije
Terenski tester je jedini način da potvrdite da Cat7 kanal zadovoljava specifikacije. Osnovni testeri wiremapa nisu dovoljni — oni ne mjere parametre frekvencijske domene. Koristite tester koji može Razina IIIe ili razina IV točnosti (prema IEC 61935-1) za certificiranje Cat7 kanala. Ključni testovi za pokretanje:
- Wiremap: Provjerava kontinuitet pinova i odsutnost križanih, razdvojenih ili obrnutih parova.
- Gubitak umetanja (do 600 MHz): Potvrđuje da slabljenje signala ostaje unutar ograničenja kanala Cat7 u cijelom frekvencijskom rasponu.
- NEXT i FEXT: Mjerenja preslušavanja koja hvataju probleme s neupletenim vodičem na točki završetka utičnice.
- Kontinuitet štita: Provjerava je li odvodna žica ili pletenica spojena s kraja na kraj bez kratkog spoja s parovima vodiča.
Ako kanal pokvari, najčešći krivci su prekomjerno odvrtanje utičnice, oštećena folija para ili nedostatak veze uzemljenja oklopa — sve se može riješiti ponovnim završetkom utičnice umjesto zamjenom kabela.
