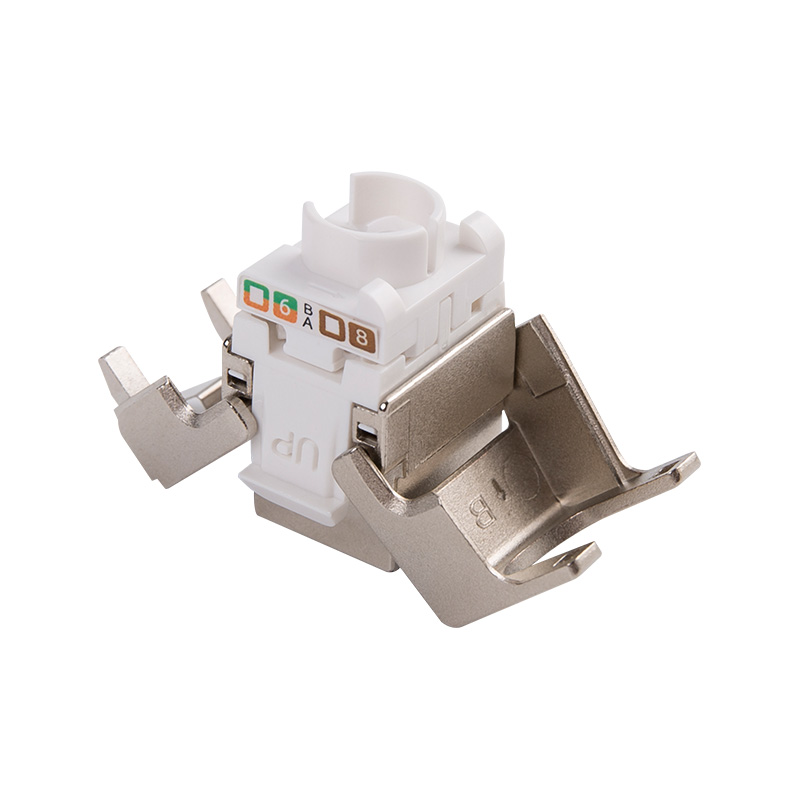

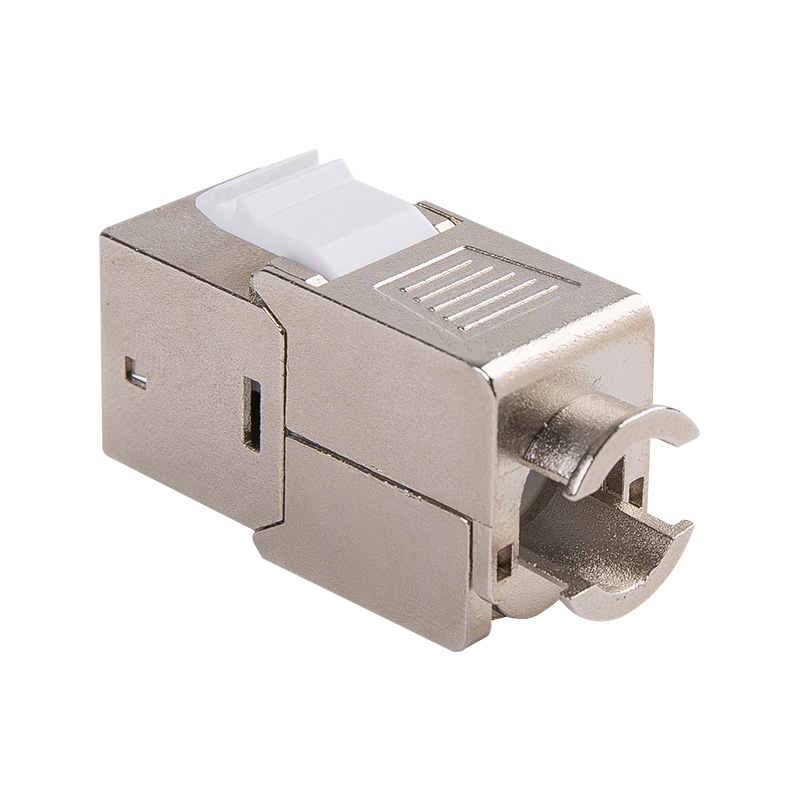

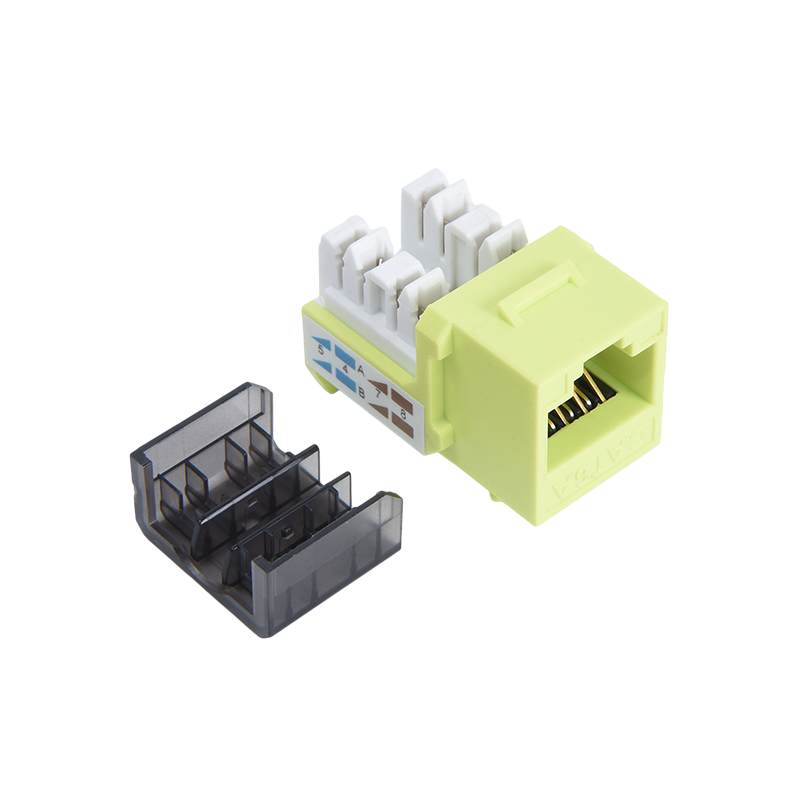

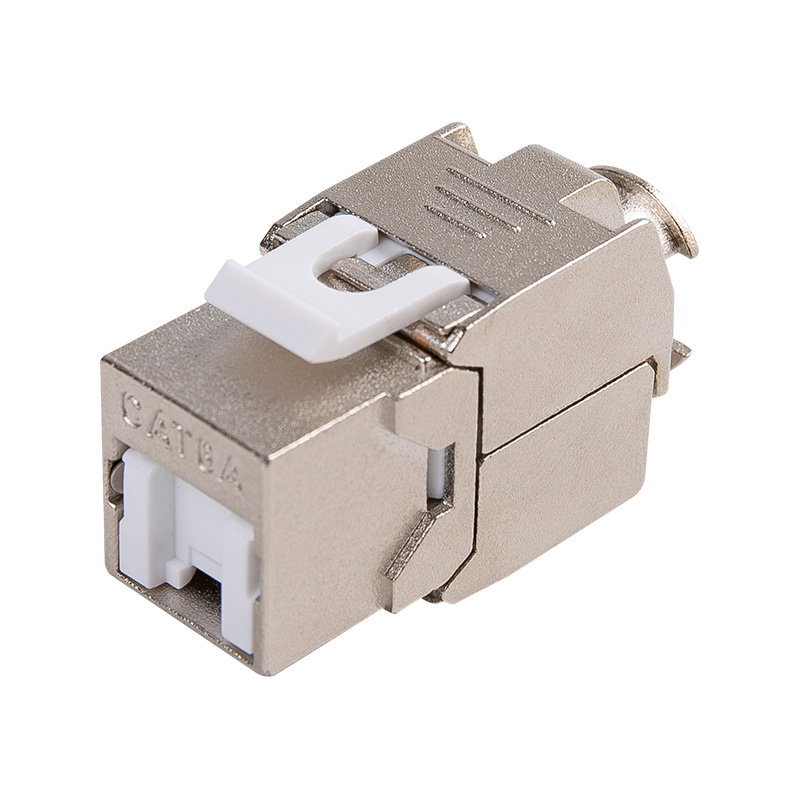

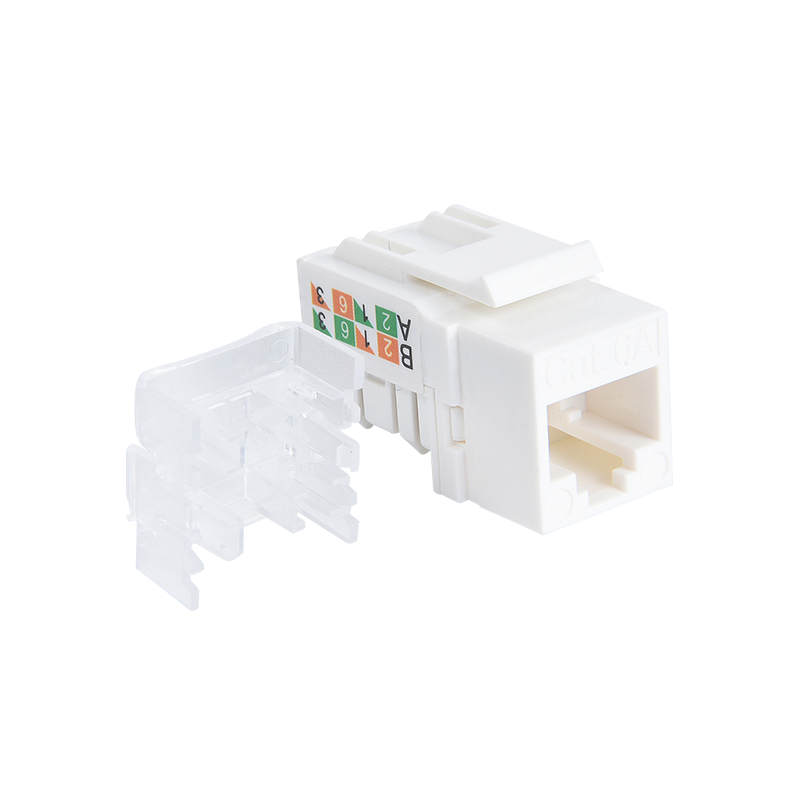

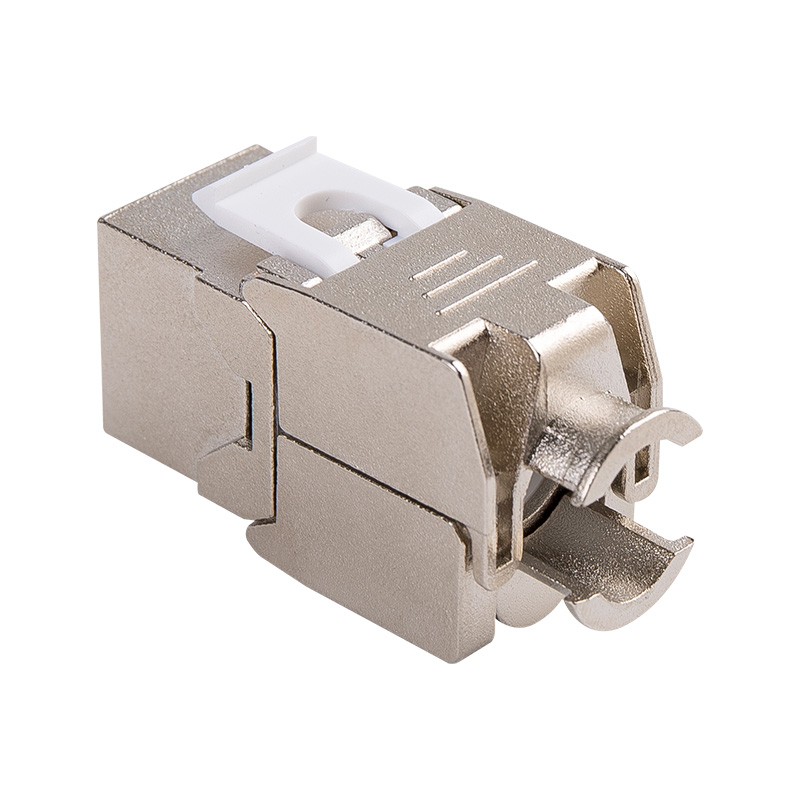

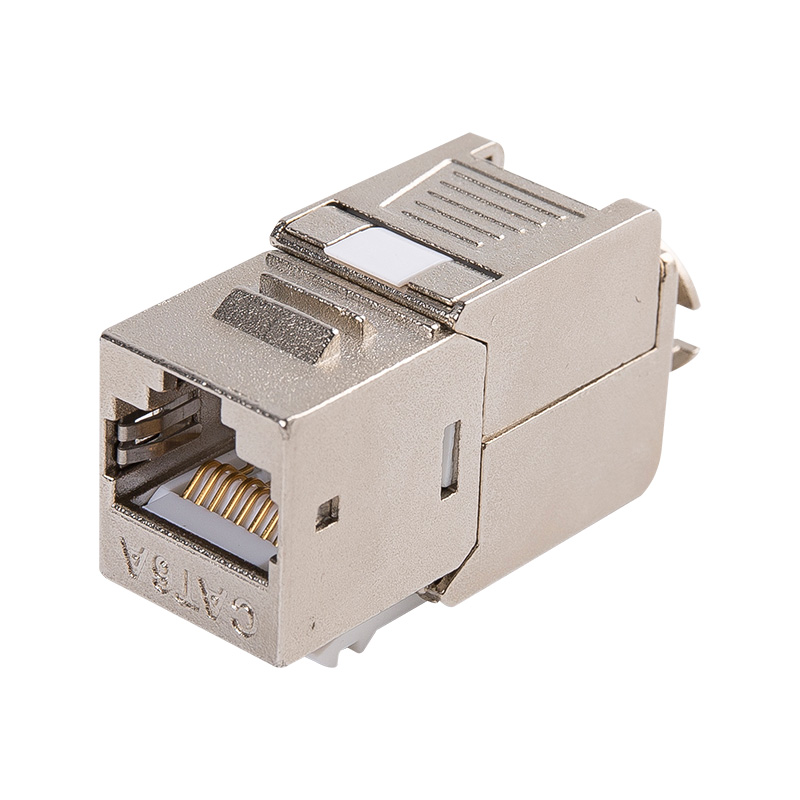

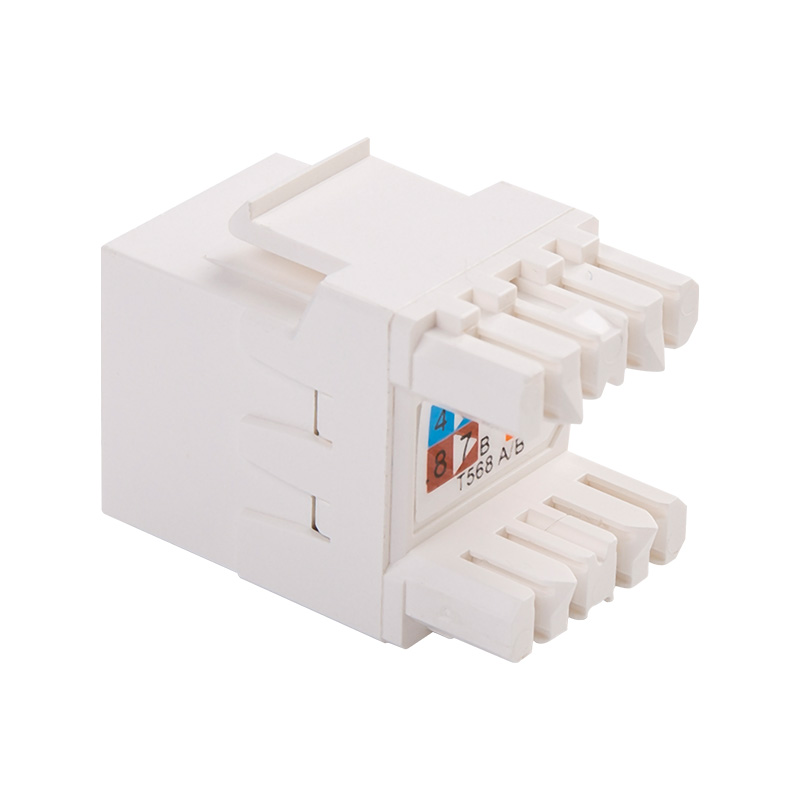

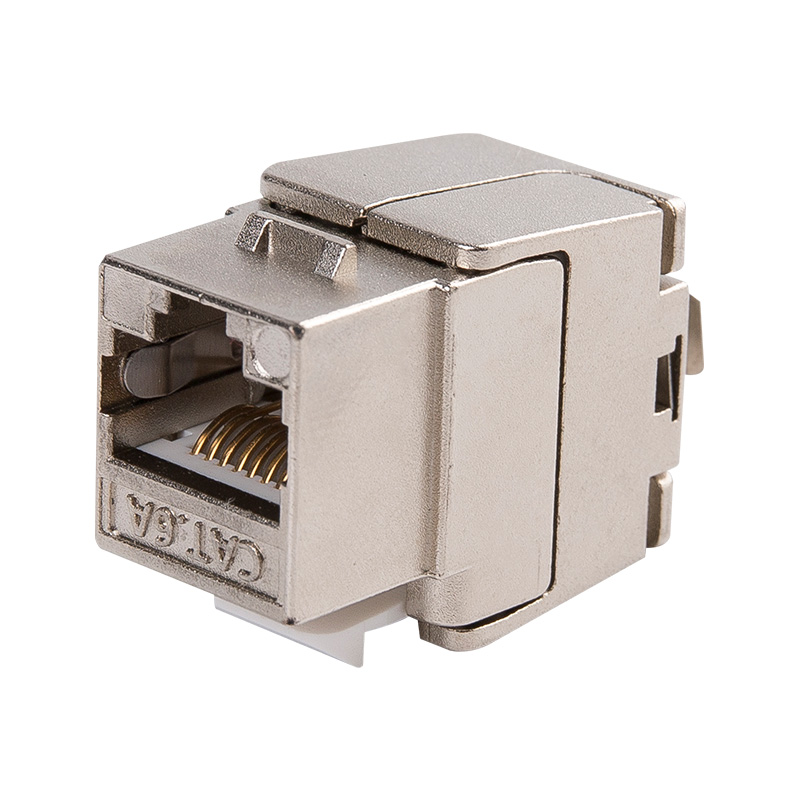

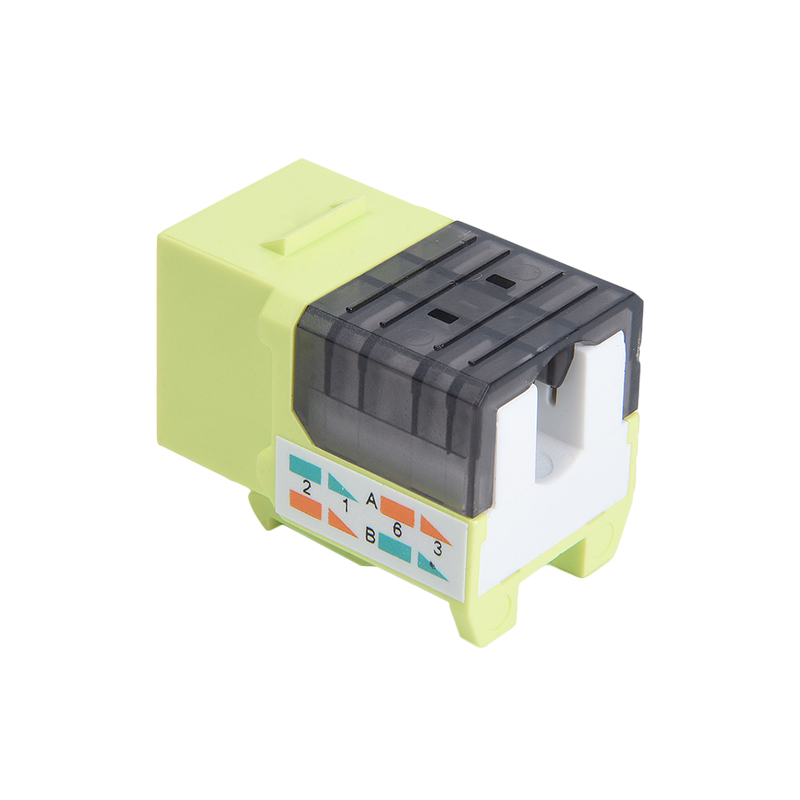

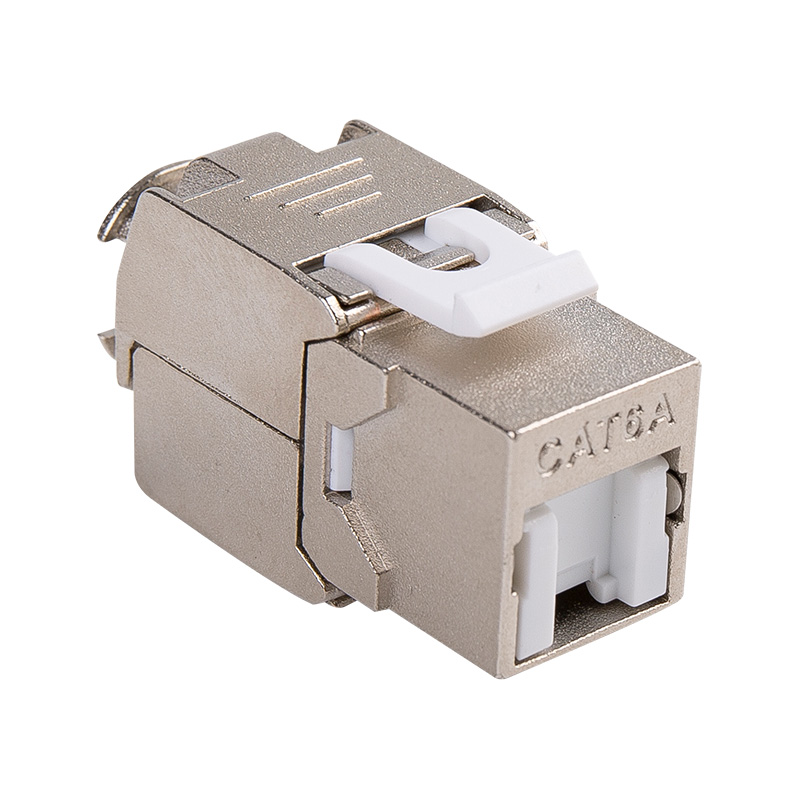

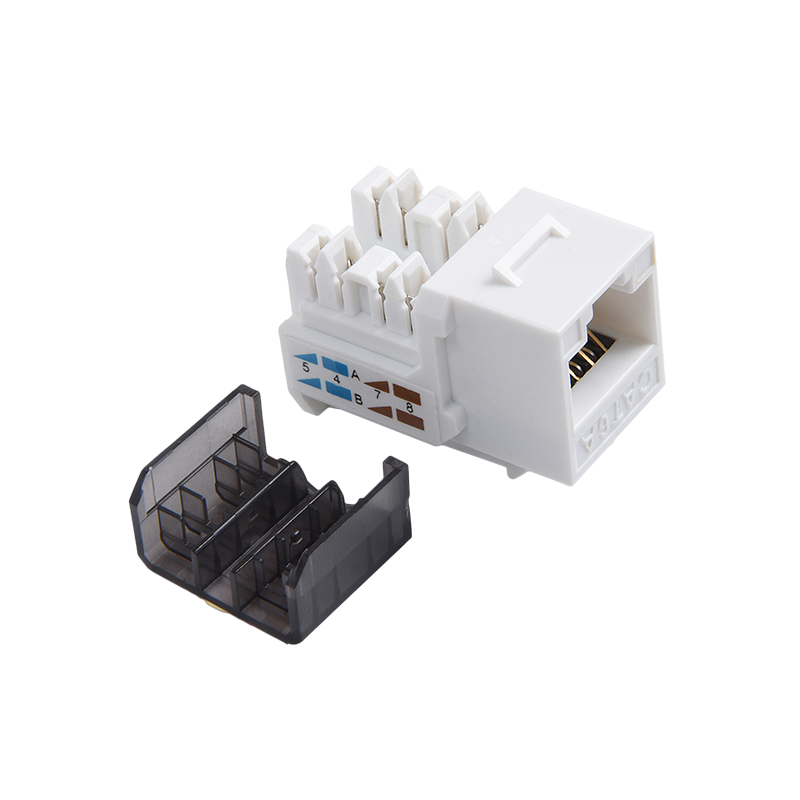

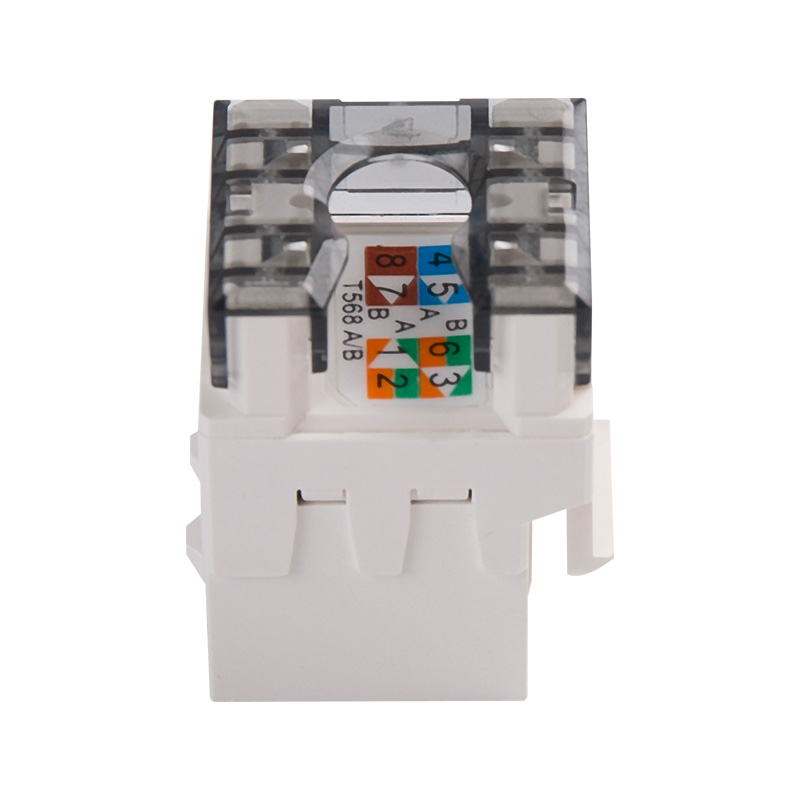

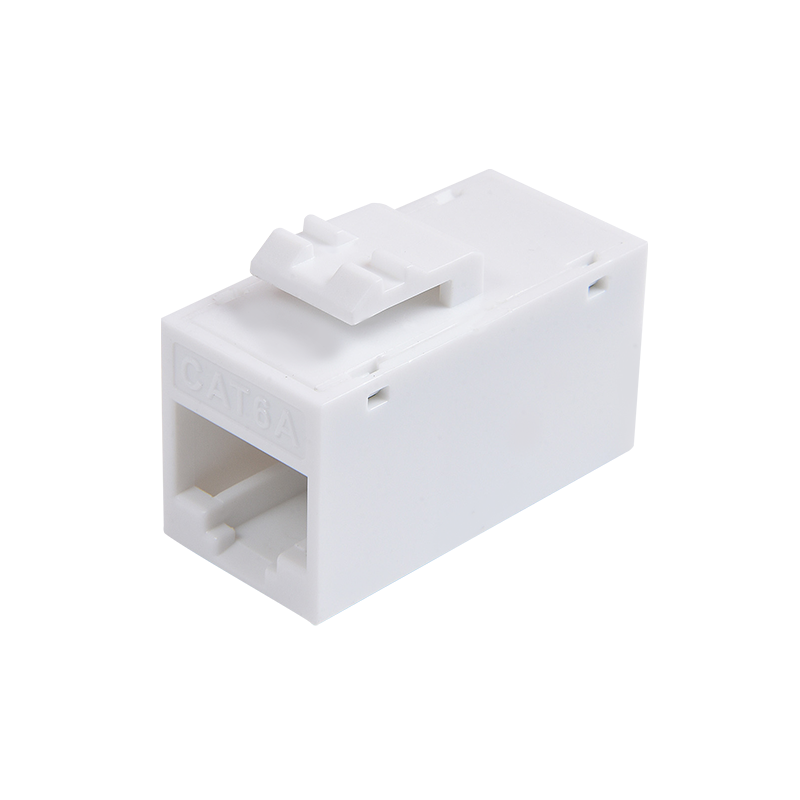

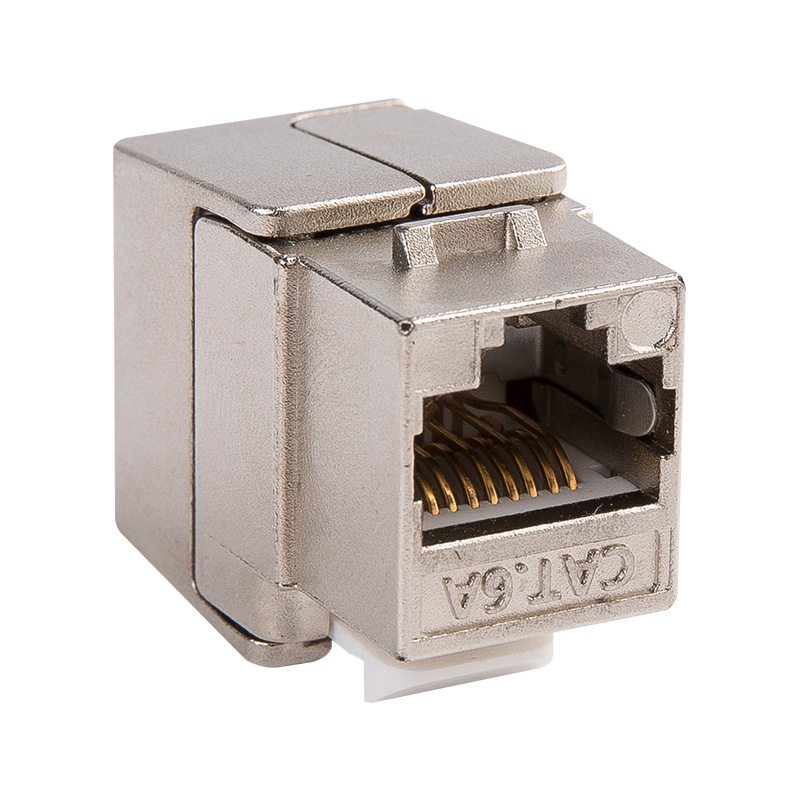

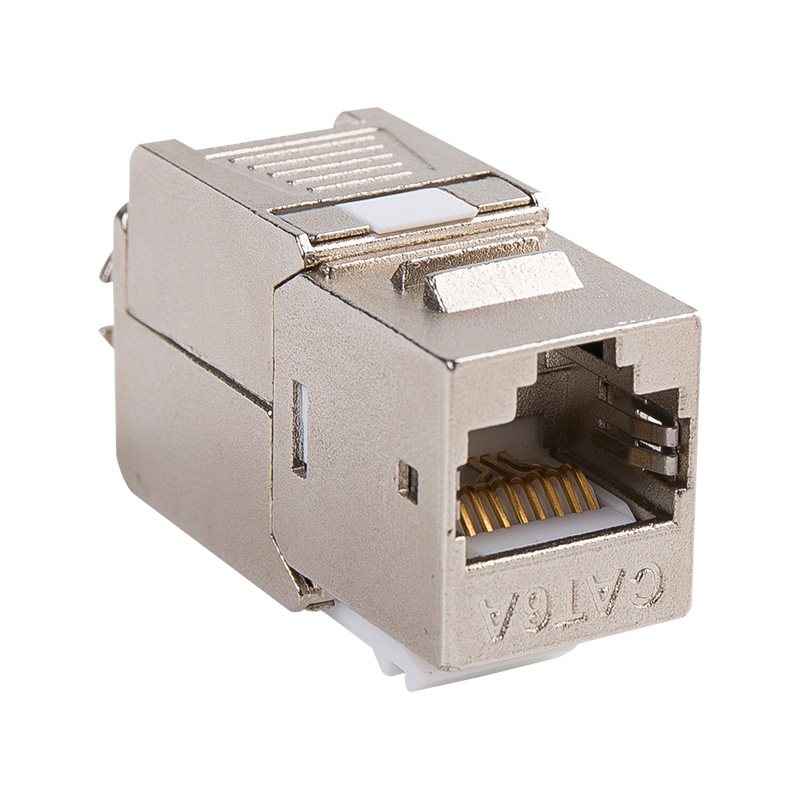

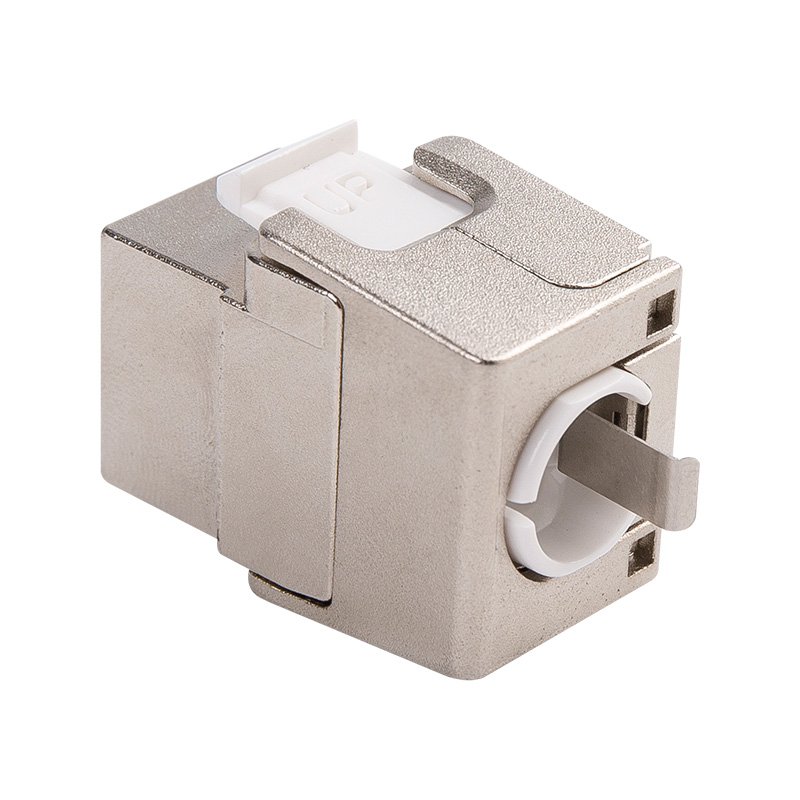

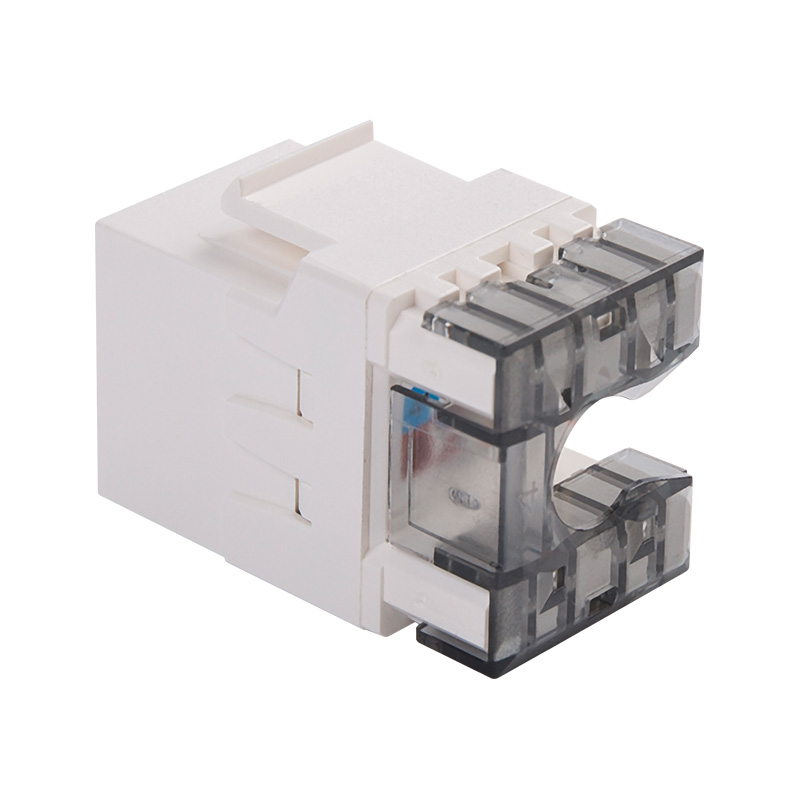

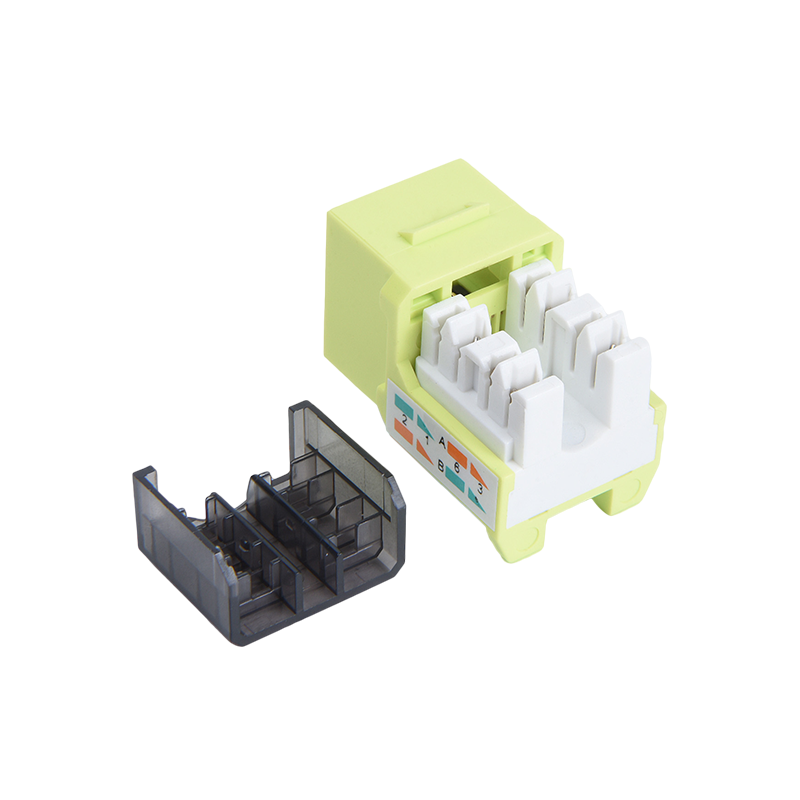

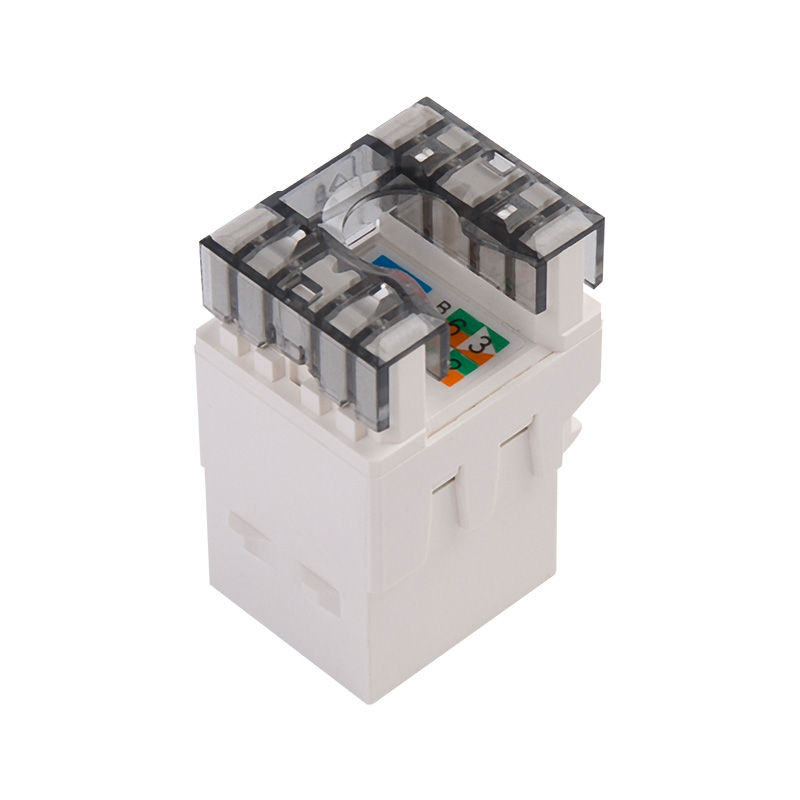

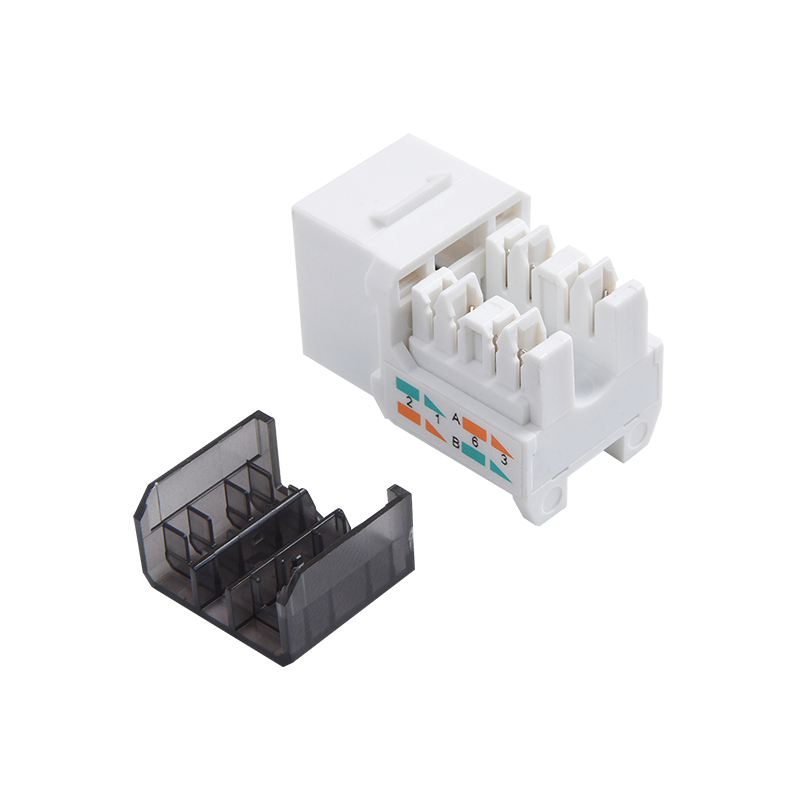

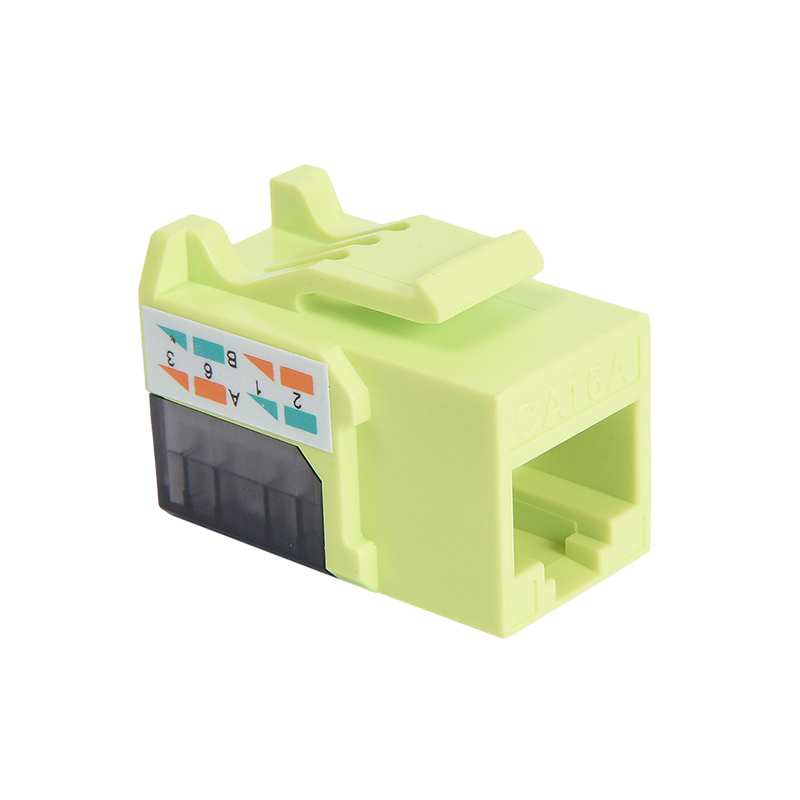

CAT6A Keystone priključak je tip Keystone priključka koji je dizajniran za podršku Cat6a standard za Ethernet umrežavanje. CAT6A (kategorija 6A) je veća verzija standardnog kabela CAT6 (kategorija 6) i sposobna je veće brzine i veće propusnosti.
Priključak s ključem je mali, modularni priključak koji se može koristiti za prekid kraja kabela. Keystone priključak dizajniran je tako da se uklopi u zidnu ploču ili ploču s ključem ili zakrpa, koja pruža središnje mjesto za povezivanje i isključivanje kabela. Priključak Cat6a Keystone obično uključuje niz vodljivih igara koji se koriste za uspostavljanje veza s žicama unutar kabela.
CAT6A Keystone priključci dizajnirani su tako da podržavaju prijenos podataka velike brzine i obično se koriste u podatkovnim centrima, sobama poslužitelja i drugim mrežama visokih performansi u kojima su kritični brzi prijenos podataka i niska prekrivača. Oni također podržavaju 10Gigabit Ethernet Standard, što ga čini prikladnim za aplikacije visoke propusnosti.
CAT6A Keystone priključak je unatrag kompatibilan s kablovima CAT6, CAT5E i CAT5, što ga čini prikladnim za nadogradnju postojeće infrastrukture kablova.
1.19 "Standardni nosač stalka, čvrst, jednostavan za instalaciju, uvelike poboljšavajući radnu učinkovitost; kompatibilan s stalak za opremu, ormarići i zidni nosači od 19".
2. Prednja strana od 24 priključaka označena je s naljepnicama za prikladnu identifikaciju luka; Straga ima kabelskog upravitelja, koji kabel može učinkovito voditi do točke završetka.

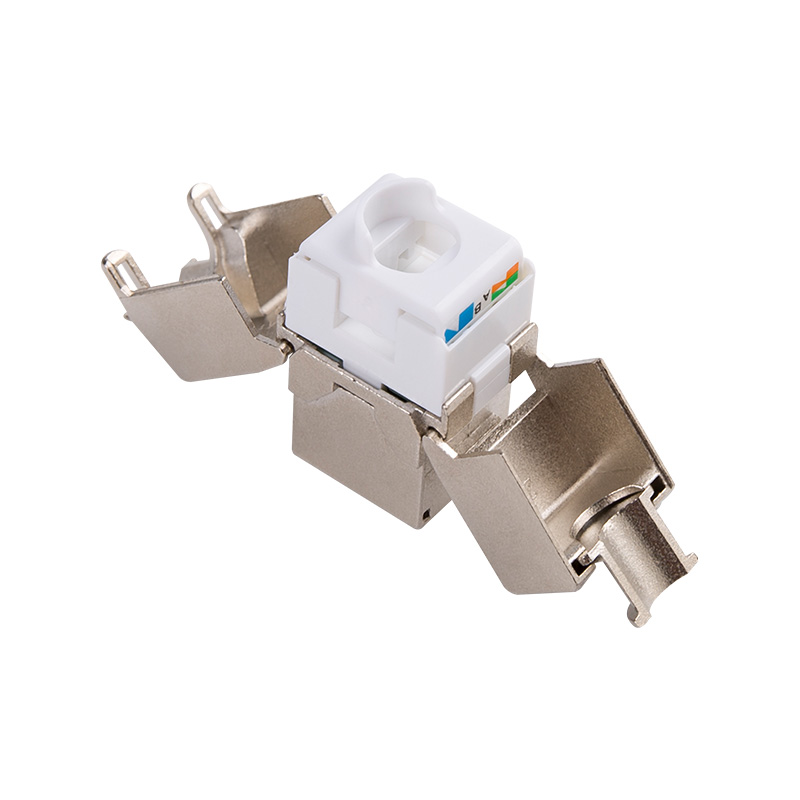

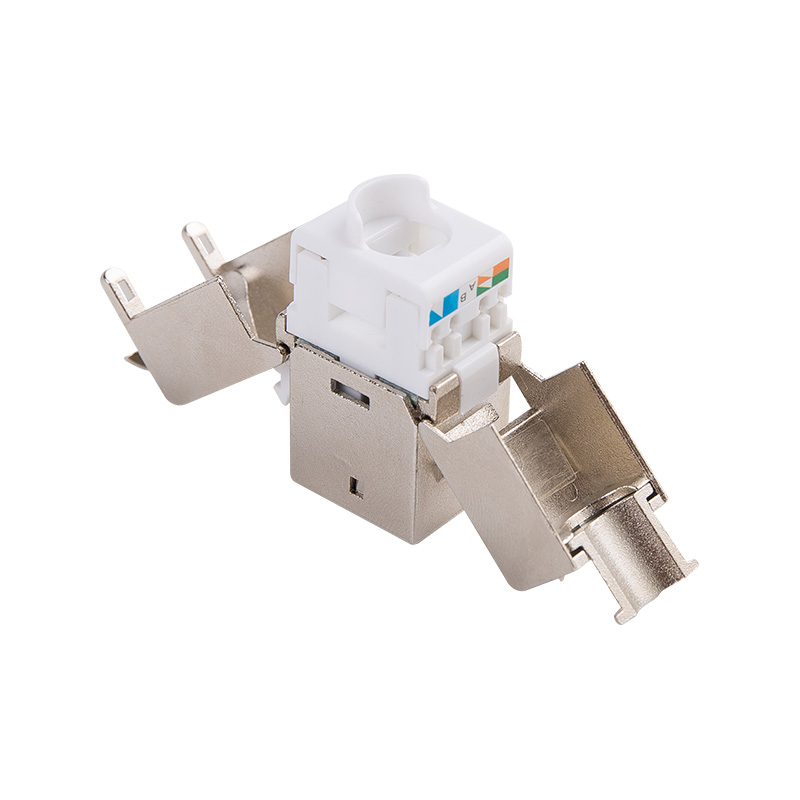

3. Metoda povezivanja: RJ45 priključak s skakačem, IDC je završio s horizontalnim ožičenjima. Kontaktni kontakt prihvaća tehnologiju visoke i niske dislokacije, što učinkovito smanjuje vrijednost bliže prekrivačke vrijednosti. 360 stupnjeva svestrana zaštitna dizajna školjke kako bi se spriječilo EMC elektromagnetske smetnje. Stražnji poklopac zaštitnog poklopca fiksiran je dizajnom koji nije viz, koji je prikladan i brz za ugradnju.
4. Zahtjevi za zaštitu okoliša: zadovoljavaju ROHS standarde.
5. Uvod materijala: Ovaj proizvod za patch ploče koristi se za povezivanje vodoravnog ožičenja i ožičenja radnog područja na istom katu zgrade, a uglavnom se koristi za pretvorbu priključka opreme za ožičenje i terminalne opreme ili adaptera. Kabeli za parenje proizvoda i parenje su kabeli upleteni od bakrenih osovina i skakači bakra.
6. Odnos međusobno podudaranja: Koristite s priključcima iste standardne serije
7. Primjenjivi standard: Opća specifikacija: YD/T 926.1-2009
Podstandardno: YD/T 926.3-2009
8. Tehnički parametri:
Električne karakteristike:
A. Raspon frekvencije: 1 ～ 250MHz
B. Radni napon: 125 V
C. Izdržati napon: DC1000V (AC750V) 1min bez raspada i privrževanja fenomena
D. Prigušivanje kružnog razmaka: ≥3db
E. Otpornost na izolaciju: početna vrijednost ≥ 100mΩ
Nakon konstantnog ispitivanja topline ≥100mΩ
Mehanička svojstva:
A. Sila umetanja i sila izvlačenja: Sila umetanja nije veća od 20N, a sila izvlačenja nije manja od 20N
B. Učinak uređaja za povezivanje priključaka: 50N 60 ± 5s
C. IDC terminal je stegnut na 23 ~ 26awg uvijeni par
Izdržljivost:
A. Umetnuti su broj puta utikač i utičnica: 750 puta
B. Broj žičanih završetaka: 250 puta
9. Materijal i površinski tretman:
A. Metalni materijal:
Nosač: hladno valjani čelik prskan plastikom
Zlatna igla: fosforni brončano zlato pozlaćeno
IDC kartica žica terminala: fosforni brončani nikl pozlaćen
B. Nemetalni materijali:
Plastika: PC Polikarbonat, PBT
C. Debljina sloja pozlaćenog zlata: 3 ~ 50U Zlatna pozlaćena
D. PCB Materijal: FR4
10. Učinkovitost okoliša: temperatura: -25 ～ 70 ℃ Vlažnost: ≤85% (temperatura 85 ℃ ± 3 ℃)
Test spreja za sol:
A. PH vrijednost otopine soli prije atomizacije je između 6,5 i 7,2 (35 ± 2 ℃);
B. Otopina soli priprema se s natrijevim kloridom (kemijski čista, analitički čista) i destiliranom ili deioniziranom vodom.
Njegova koncentracija je (5 ± 0,1)% (masovni postotak);
C. Kontinuirana atomizacija se usvaja, a preporučeno trajanje 48h;
D. Kada se atomizira, potrebno je spriječiti nečistoće poput ulja i prašine te temperature i vlage mlaznog zraka da utječu na rad.
uvjeti za prostor.

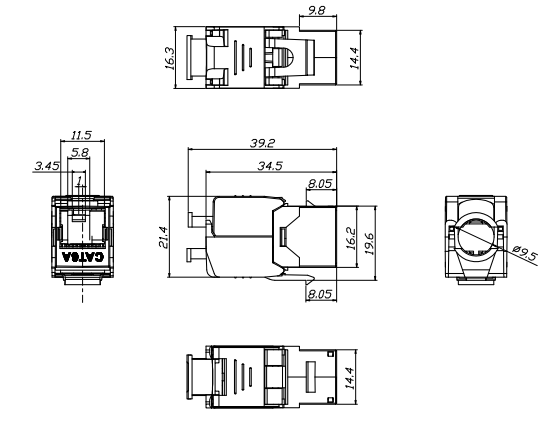

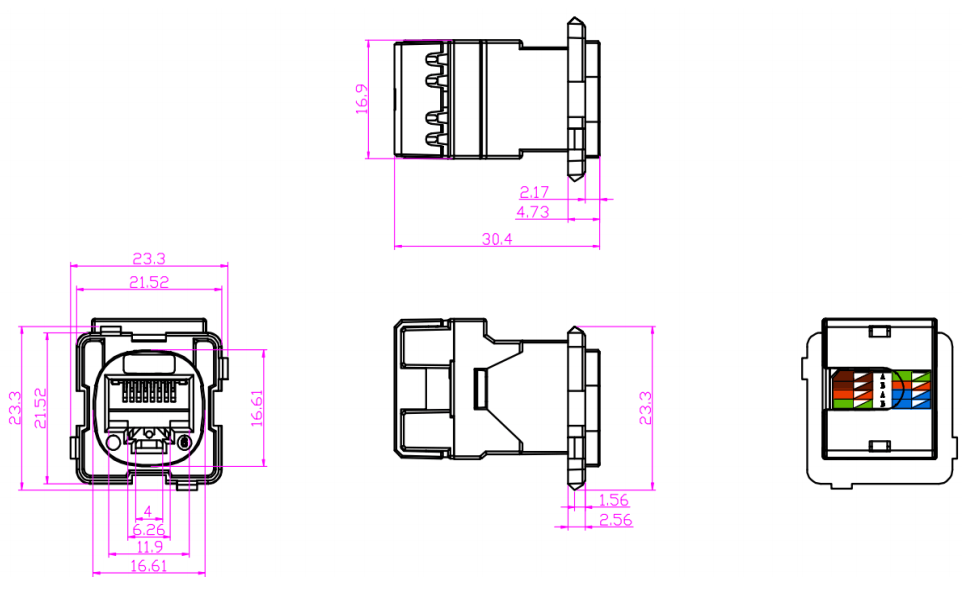

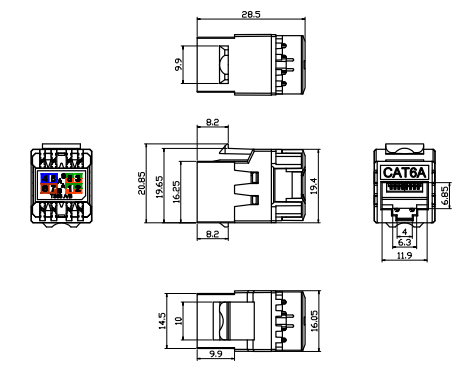

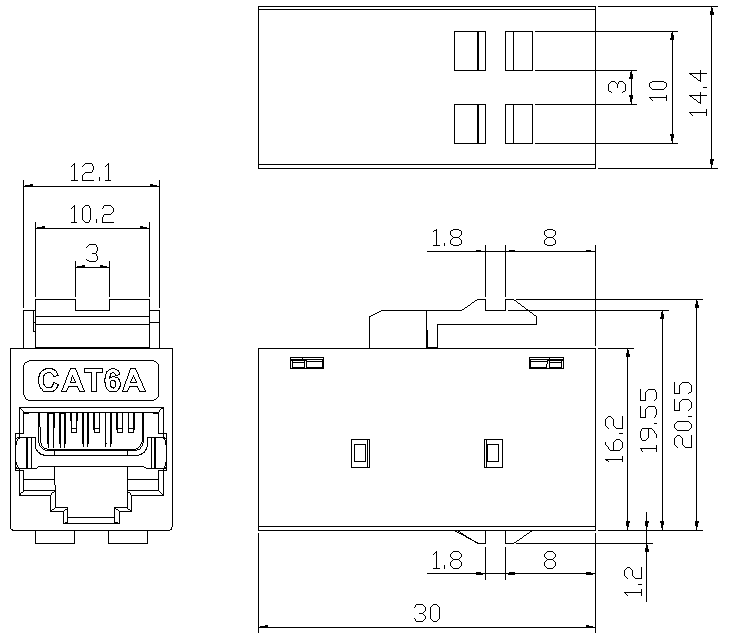

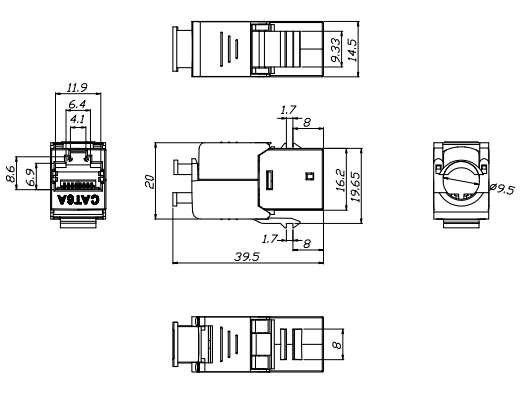

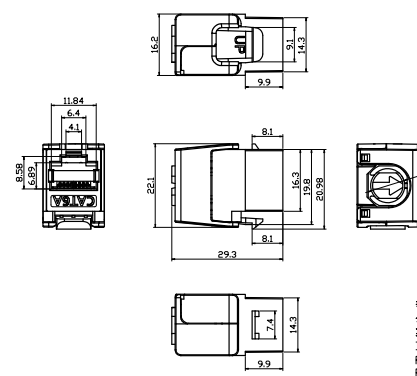

11. Crtanje i maksimalna veličina prilagođeni
12. Pakiranje i skladištenje: Proizvod se stavlja u posebnu vrećicu blister, a zatim se stavlja u kartonsku kutiju, a dodaci za proizvod postavljaju se u isto vrijeme, a naljepnica koja ukazuje na model i količinu pričvršćena je na gornjem lijevom kutu prednjeg dijela karte i stavite ga u kartu. Pakirani proizvodi trebaju biti pohranjeni u skladištu gdje je temperatura okoline -5 ℃ ~ 30 ℃, relativna vlaga nije veća od 70%, a u okolnom zraku nema kiseline, alkalnih i drugih korozivnih plinova, a razdoblje skladištenja tri godine.
Redovita količina pakiranja: 10 kutija po kutiji, 1 po kutiji, 10 po kutiji.
13. NAPOMENA: Upotreba proizvoda Oznaka: Pakiranje navedeno kupca.
