A mrežna prednja ploča je zidna ploča instalirana u domovima, uredima i podatkovnim centrima koja pruža čisto, sigurno sučelje za povezivanje mrežnih kabela—kao što su Ethernet ili optička vlakna—na sustave strukturiranih kablova. Djeluje kao vidljiva krajnja točka zidnih kablova, prihvaćajući keystone utičnice ili module koji povezuju unutarnje ožičenje s priključcima okrenutim prema korisniku. Umjesto da kabeli ostanu izloženi ili labavo završeni, mrežna prednja ploča organizira i štiti veze dok pruža profesionalnu završnu obradu. Dostupne u konfiguracijama s jednim priključkom do 6 priključaka ili više, prednje ploče su temeljna komponenta u bilo kojoj strukturiranoj mrežnoj instalaciji.
Što je a Mrežna prednja ploča

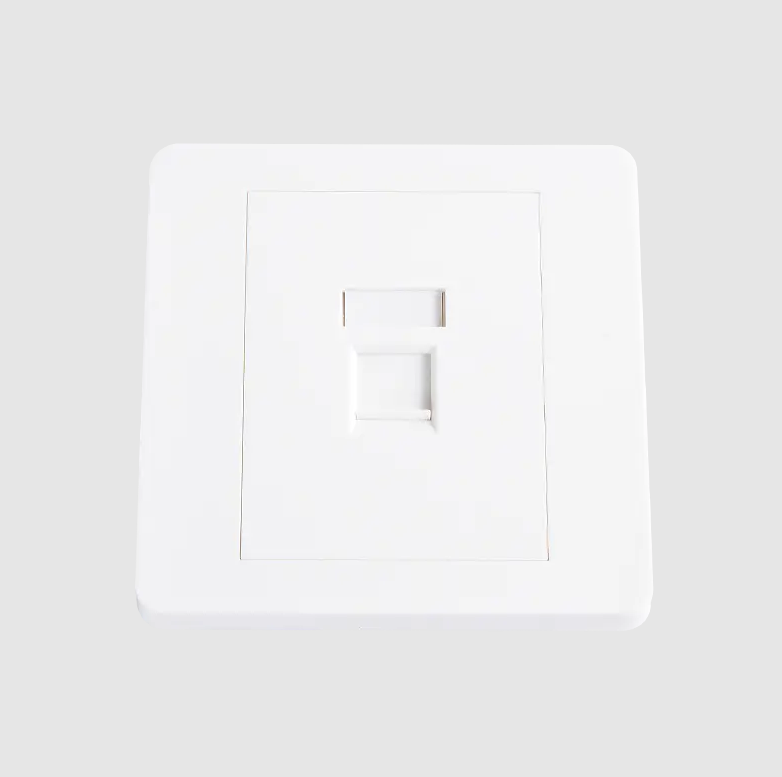

Mrežna prednja ploča je ravna ploča—obično izrađena od plastike ili metala—koja se postavlja u ravnini sa zidom ili površinom i sadrži jednu ili više keystone utičnica, RJ45 priključaka ili adaptera za vlakna. Povezuje strukturirane zidne kablove s uređajima poput računala, telefona ili sklopki putem jednostavnog plug-in sučelja.
Prednje ploče se koriste u stambenom umrežavanju, komercijalnoj IT infrastrukturi i industrijskim okruženjima. Ugrađuju se u zidne kutije (koje se nazivaju i stražnje kutije) koje su uvučene u zid, dajući instalaciji dovršen izgled. Ključna razlika je u tome što sama prednja ploča ne završava žice - ta funkcija pripada keystone jack umetnuti u otvore prednje ploče.
Uobičajene primjene uključuju:
- Ethernet podatkovne utičnice u uredima i domovima
- Telefonske priključne točke
- Završne ploče od optičkih vlakana na zidovima
- Distribucija audio/video signala u konferencijskim sobama
- USB i HDMI zidne utičnice u pametnim zgradama
Glavne vrste Mrežna prednja pločas
Mrežne prednje ploče dolaze u nekoliko različitih vrsta, od kojih svaka odgovara različitim standardima kabliranja, broju priključaka i okruženjima instalacije. Razumijevanje razlika pomaže osigurati pravi odabir za bilo koji projekt.
1. Keystone prednja ploča (modularna prednja ploča)
Najrašireniji tip, keystone prednje ploče prihvaćaju izmjenjive trapezoidne utičnice u uskočnom formatu. Ova modularnost omogućuje da ista prednja ploča podržava Ethernet (Cat5e, Mačka6, Cat6A), koaksijalne, optičke, USB ili HDMI priključke jednostavnom promjenom umetnutog modula. Broj priključaka obično se kreće od 1 do 6 priključaka po prednjoj ploči.
Keystone prednje ploče poželjne su u komercijalnim instalacijama jer omogućuju buduće nadogradnje bez zamjene cijele zidne utičnice - potrebno je zamijeniti samo keystone utičnicu.
2. Prednja ploča s fiksnim priključkom
Prednje ploče s fiksnim priključkom imaju integrirane priključke koji se ne mogu ukloniti izravno u ploču. To je uobičajeno u naslijeđenim telefonskim instalacijama i jeftinijim stambenim projektima. Iako su manje fleksibilni od keystone tipova, oni su često ekonomičniji za jednokratnu primjenu gdje se vrsta kabela ne mijenja.
3. Prednja ploča od optičkih vlakana
Dizajnirane posebno za kabliranje optičkih vlakana, ove prednje ploče sadrže LC, SC, ST ili MTP/MPO adaptere. Koriste se u okruženjima velike brzine kao što su podatkovni centri, sveučilišni kampusi i okosnice poduzeća gdje brzine prijenosa podataka prelaze 10 Gbps . Prednje ploče od vlakana moraju zaštititi optičke konektore od prašine i fizičkih oštećenja, tako da obično uključuju poklopce za prašinu ili zatvorene priključke.
4. Prednja ploča za površinsku montažu
Tamo gdje rezanje u zidove nije praktično - kao u starijim zgradama, betonskim konstrukcijama ili privremenim instalacijama - prednje ploče za površinsku montažu pričvršćene su izravno na površinu zida, a ne uvučene u nju. Dolaze s ugrađenom stražnjom kutijom i brže se postavljaju, iako su vizualno malo istaknutiji.
5. Podna kutija / podna prednja ploča
Koriste se u otvorenim uredima i konferencijskim sobama, prednje ploče podne kutije ugrađuju se u podignute podove ili betonske podove. Omogućuju podatkovne, strujne i AV veze na razini stola bez usmjeravanja na zid. Kutija na jednom katu može se smjestiti 4 do 12 priključaka , kombinirajući Ethernet, napajanje i multimedijske utičnice u jednoj jedinici.
6. Multimedija/Kombinirana prednja ploča
Multimedijske prednje ploče prilagođavaju mješovite vrste signala u jednoj ploči—na primjer, kombiniraju RJ45 Ethernet priključke, HDMI, USB-A i 3,5 mm audio priključke. Oni su posebno popularni u modernim konferencijskim sobama, učionicama i postavama kućnog kina gdje je potrebno više vrsta povezivanja na jednoj utičnici.
Usporedba uobičajenih tipova mrežnih prednjih ploča
| Vrsta | Fleksibilnost priključaka | Tipična uporaba | Instalacija | Zajednički broj priključaka |
|---|---|---|---|---|
| Keystone (modularno) | visoko | Ured, dom, poduzeće | U zidu | 1–6 |
| Fiksni priključak | Niska | Stambeno, telefonija | U zidu | 1–2 |
| Svjetlovodna vlakna | srednje | Data centar, kampus | U zidu / surface | 1–4 |
| Površinska montaža | srednje | Dogradnja, betonski zidovi | Površina | 1–4 |
| Podna kutija | visoko | Uredi otvorenog tipa | Podna | 4–12 |
| Multimedija | visoko | Učionice, AV sobe | U zidu / surface | 2–6 |
Ključne komponente mrežnog sustava prednje ploče
Kompletna instalacija prednje ploče uključuje nekoliko komponenti koje rade zajedno:
- Tijelo prednje ploče : Vanjska ploča u standardnim veličinama kao što su UK jednostruki (86 × 86 mm), UK dvostruki (86 × 146 mm) ili američki 1-gang / 2-gang formati
- Keystone utičnice : Snap-in moduli koji završavaju Cat5e, Cat6, Cat6A ili optičke kabele i prihvaćaju RJ45 utikače ili optičke konektore
- Stražnja kutija / zidna kutija : Kućište s udubljenjem montirano unutar zida na koje se pričvršćuje prednja ploča
- Oznake/ikone priključaka : Identifikacijski markeri, kodirani bojama ili tekstom, za razlikovanje podatkovnih, glasovnih ili AV priključaka
- Poklopci za prašinu : Zaštitni poklopci za neiskorištene priključke, posebno kritični u primjenama s optičkim vlaknima
Mrežna prednja ploča Standardi i kategorije kabela
Izvedba instalacije mrežne prednje ploče je onoliko dobra koliko su dobri kablovi i keystone utičnice koje se koriste unutar nje. Prednje ploče moraju odgovarati kategoriji kabela koji se postavlja:
- Cat5e : Podržava do 1 Gbps na 100MHz; pogodan za većinu stambenih i osnovnih komercijalnih mreža
- Cat6 : Podržava do 1 Gbps na 250MHz s boljim performansama preslušavanja; široko se koristi u modernim uredima
- Cat6A : Podržava do 10 Gbps na 500MHz ; potreban za okruženja visoke gustoće i PoE aplikacije
- Mačka8 : Podržava do 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- Vlakna (OM3/OM4/OS2) : Podržava 10G do 100G na većim udaljenostima; zahtijeva keystone adaptere specifične za vlakna
Standardna tijela kao što su TIA-568 (Sjeverna Amerika) i ISO/IEC 11801 (međunarodni) definiraju zahtjeve za performanse kanala koje prednje ploče i utičnice moraju ispuniti kako bi se postigle certificirane instalacije strukturnog kabliranja.
Kako odabrati pravu mrežnu prednju ploču
Odabir odgovarajuće prednje ploče ovisi o nekoliko praktičnih čimbenika:
Broj priključaka
Odredite koliko je veza potrebno na svakoj lokaciji. Standardna stolna radna stanica obično zahtijeva 2 priključka (jedan podatak, jedan rezervni ili glas), dok će AV stanica u učionici možda trebati 4–6 priključaka. Izbjegavajte pretjerano specificiranje kako bi proboji u zid bili upravljivi.
Instalacijsko okruženje
Za novogradnju ili renoviranje, zidne keystone prednje ploče nude najčišću završnu obradu. Za postojeće zgrade u kojima polaganje zidova nije izvedivo, opcije površinske montaže eliminiraju potrebu za provlačenjem kabela kroz zidove. Industrijska i vanjska okruženja zahtijevaju IP ocjenu (npr. IP44 ili IP55) prednje ploče sa zaštitom od prašine i vlage.
Vrsta kabela i zahtjevi za brzinu
Uskladite trapezoidne utičnice s kategorijom kabela koji se koristi. Instaliranje Cat6A priključaka u Cat5e infrastrukturu uzalud troši investiciju, dok postavljanje Cat5e priključaka u Cat6A instalaciju stvara usko grlo performansi na izlazu—najslabija karika definira maksimalnu brzinu kanala.
Estetski i regulatorni standardi
U reguliranim okruženjima kao što su zdravstvena skrb ili državne ustanove, prednje ploče će možda trebati biti u skladu s određenim standardima kodiranja boja ili zahtjevima za montažu na zid s oznakom požara. Komercijalni prostori često određuju dosljednu završnu obradu (bijela, slonovača ili brušeni čelik) kako bi odgovarali standardima dizajna interijera.
Mrežna prednja ploča u odnosu na Patch Panel: ključne razlike
Uobičajena točka zabune je razlikovanje mrežne prednje ploče od patch panela. Iako obje završavaju strukturirano kabliranje, njihove se uloge značajno razlikuju:
- Prednja ploča : Instalira se na krajnjoj točki korisnika (stol, zid, pod); pruža 1–6 priključaka po mjestu; spaja krajnje uređaje na zidne kablove
- Patch ploča : Instalira se u mrežni stalak ili telekomunikacijsku sobu; učvršćuje sve zidne kabele (često 24 do 48 priključaka po panelu ); spaja se na prekidače preko patch kabela
Zajedno, prednja ploča i patch panel čine dva kraja kanala strukturiranog kabliranja, s vodoravnim kabelom unutar zida koji prolazi između njih.
Praktični savjeti za instalaciju
Pravilna instalacija osigurava učinkovitost i dugovječnost:
- Uvijek odlazi najmanje 30 cm labavosti kabela unutar stražnje kutije kako bi se omogućilo ponovno prekidanje ako priključak ne uspije
- Održavajte uvijanje para što je moguće bliže točki završetka keystone utičnice—odmotavanje više od 13 mm (0,5 inča) pogoršava performanse Cat6 i Cat6A
- Jasno označite svaki priključak i na prednjoj ploči i na odgovarajućem priključku patch panela koristeći dosljednu shemu numeriranja (npr. F1-D1 = kat 1, stol 1)
- Upotrijebite poklopce za prašinu na neiskorištenim keystone utorima kako biste spriječili nakupljanje krhotina unutar stražnje kutije
- Za instalacije vlakana, očistite sve konektore odgovarajućim alatima prije testiranja; kontaminirani krajevi vlakana su vodeći uzrok kvarova optičkih veza
- Testirajte svaku dovršenu utičnicu s certifikatorom kabela (ne samo s uređajem za ispitivanje kontinuiteta) kako biste potvrdili da kanal zadovoljava potrebne TIA ili ISO standarde
