Što je patch panel u odnosu na prekidač?

Patch Panel protiv Switcha: Izravan odgovor

A patch panel je komponenta pasivnog strukturnog kabliranja koja završava i organizira mrežne kabele, dok a mrežni prekidač je aktivni elektronički uređaj koji prima, obrađuje i prosljeđuje podatke između povezanih uređaja. Kada uspoređujemo patch panel i switch, glavna razlika je jednostavna: patch panel ne prenosi niti obrađuje podatke samostalno, dok switch sadrži sklop koji čita dolazne podatke i usmjerava ih na ispravan odredišni port.

Patch panel obično se nalazi na fizičkom sloju mreže, pružajući fiksnu, označenu spojnu točku za vodoravne kablove koji se protežu od zidnih utičnica, keystone utičnica ili prednje ploče mreže natrag do ormara za ožičenje ili prostorije s opremom. Prekidač se, nasuprot tome, spaja na patch panel preko kratkih patch kabela, i to je preklopnik koji zapravo omogućuje razmjenu podataka više uređaja na mreži. Budući da patch panel nema aktivnu elektroniku, nije mu potrebno napajanje, dok je prekidaču za rad potrebno električno napajanje. Prepoznavanje ove razlike korisno je pri planiranju sustava strukturnog kabliranja, budući da patch paneli i preklopnici općenito igraju komplementarne uloge, a ne da zamjenjuju jedni druge.

Što je Patch Panel i kako radi

Osnovna funkcija patch panela u sustavu strukturnog kabliranja

Patch panel je ravna ploča montirana na stalak ili na zid koja na svojoj prednjoj strani drži niz keystone priključaka. Svaki priključak na prednjoj strani panela odgovara točki spajanja na stražnjoj strani panela, gdje se dolazni vodoravni kablovi završavaju korištenjem IDC punch down metode, obično nakon završetka 110 ili Krone stila. Ova postavka omogućuje instalaterima da organiziraju mnogo pojedinačnih kabela na jednom označenom mjestu kojim se može upravljati, umjesto da ostave labave kablove razbacane po stalku ili prostoriji s opremom. Patch paneli su također napravljeni da podržavaju standardni redoslijed ožičenja T568A ili T568B koji se koristi u većini bakrenih strukturiranih kablova, koji održava redoslijed ožičenja dosljednim u cijeloj instalaciji.

Faktori oblika patch panela: modeli Punch Down, RJ45 i Mačka6

Patch panel proizvodi dolaze u nekoliko uobičajenih oblika. A patch panel punch down model se završava utiskivanjem svakog vodiča u IDC utor alatom za bušenje, što je najčešći način završetka za bakrene spojne ploče. A Patch Panel RJ45 stil se odnosi na same priključke okrenute sprijeda, koji prihvaćaju standardne RJ45 utikače iz patch kabela. A Patch Panel Cat6 ili Cat6A model napravljen je da odgovara zahtjevima širine pojasa i preslušavanja za Cat6 ili Cat6A kabliranje i općenito je uparen s odgovarajućim Cat6 ili Cat6A keystone utičnicama. A prazna patch ploča isporučuje se bez unaprijed instaliranih utičnica, omogućujući instalateru da umetne keystone utičnice po svom izboru priključak po priključak, što je korisno kada stalak treba kombinaciju bakrenih i optičkih priključaka.

Manje instalacije ponekad koriste a Patch Panel kutija umjesto pune jedinice montirane na stalak. Patch panel kutija je kompaktno kućište koje sadrži ograničeni broj priključaka, često se koristi u domovima, malim uredima ili nadzemno montiranim mjestima gdje puni stalak od 19 inča nije praktičan. Grafikon u nastavku pokazuje kako se broj priključaka na patch panelu općenito kreće od malih do velikih instalacija.

Gornji grafikon prikazuje četiri najčešće konfiguracije priključaka patch panela koje se nalaze u instalacijama strukturnog kabliranja: modeli s 8 priključaka, 12 priključaka, 24 priključka i 48 priključaka. Patch panel s 24 porta i 48 porta jedinice se obično odabiru za telekom sobe i police za opremu koji trebaju završiti veći broj vodoravnih kabela koji dolaze iz pojedinačnih radnih područja. Manje jedinice patch panela s 8 i 12 priključaka često su prikladne za kompaktne ormare za ožičenje, kućne urede ili podružnice gdje je potreban samo ograničen broj mrežnih priključaka. Odabir pravog broja priključaka uglavnom ovisi o broju ispusta kabela planiranih za lokaciju, zajedno s određenim dopuštenjem za buduće proširenje, budući da kasnije dodavanje kapaciteta obično znači instaliranje dodatnog patch panela, a ne proširenje postojećeg. Mnogi instalateri odabiru veličinu patch panela koja je jedan sloj veća od trenutnih zahtjeva kako bi rezervni priključci ostali dostupni za nove uređaje ili preuređena radna područja.

Što je mrežni prekidač i kako se razlikuje od patch panela

Funkcije prekidača: Aktivno prosljeđivanje podataka i Inteligencija porta

Mrežni prekidač je aktivni uređaj koji povezuje više uređaja na lokalnoj mreži i prosljeđuje podatke između njih. Interno, preklopnik održava tablicu adresa uređaja naučenih iz prometa koji prolazi kroz njegove priključke, a koristi ih za slanje dolaznih podataka samo na priključak gdje se nalazi odredišni uređaj, umjesto da ih emitira posvuda. To zahtijeva kontinuirano električno napajanje, a mnogi prekidači također podržavaju Power over Ethernet, opskrbljujući napajanje povezanim uređajima kao što su kamere ili bežične pristupne točke putem istog kabela koji se koristi za podatke. U tipičnom stalku za opremu, preklopnik se nalazi blizu patch panela, a kratki patch kabeli s RJ45 muškim krajevima konektora povezuju određene priključke patch panela s određenim priključcima preklopnika, tvoreći aktivnu vezu koja oživljava sustav strukturnog kabliranja.

Budući da je preklopnik komponenta koja zapravo premješta podatke, preklopnik, a ne patch panel, određuje koliko brzo uređaji mogu komunicirati i koliko se uređaja može spojiti odjednom. Patch panel ne dodaje niti uklanja dostupne mrežne veze sam po sebi; jednostavno pruža stabilnu točku završetka tako da se kabliranje ne mora ponovno pokretati svaki put kada se uređaj premjesti ili zamijeni. Ovo odvajanje između pasivnog upravljanja kabelima i aktivne mrežne opreme jedan je od glavnih razloga zašto sustavi strukturnog kabliranja koriste obje komponente zajedno umjesto da uređaje ožiče izravno u preklopnik.

Patch Panel vs Switch: usporedna funkcionalna usporedba

Donja tablica sažima glavne funkcionalne razlike između patch panela i mrežnog preklopnika unutar sustava strukturiranog kabliranja.

Radarski dijagram iznad uspoređuje patch panel i mrežni preklopnik u pet funkcionalnih dimenzija, koristeći ilustrativnu ljestvicu ocjena od 1 do 5, a ne precizne izmjerene podatke. Patch panel ima visoku ocjenu za organizaciju kabela, stabilnost fizičkog sloja i neovisnost o napajanju, budući da je to pasivna komponenta koja organizira kabliranje bez potrebe za električnom energijom ili izvođenjem obrade podataka. Mrežni preklopnik, nasuprot tome, ima visoke rezultate u mrežnoj inteligenciji i relativno dobru skalabilnost, jer aktivno čita podatke i usmjerava promet na ispravan priključak. Patch panel ima niske ocjene mrežne inteligencije budući da ne sadrži elektroničke sklopove, dok prekidač ima niske ocjene neovisnosti o napajanju jer funkcioniranje ovisi o neprekidnom napajanju. Gledano zajedno, usporedba ilustrira zašto se patch paneli i preklopnici obično koriste kao komplementarne komponente unutar istog sustava strukturnog kabliranja, a ne kao zamjene jedni za druge.

Kako patch paneli i preklopnici rade zajedno u sustavu strukturnog kabliranja

U tipičnom sustavu strukturiranog kabliranja, patch panel i mrežni preklopnik spojeni su redom umjesto da se natječu za isti posao. Opći put koji slijedi jedna mrežna veza, na temelju uobičajene prakse navedene u TIA/EIA-568-C smjernicama za strukturirano kabliranje i BICSI Priručniku za metode distribucije telekomunikacija, izgleda ovako:

1. Kabliranje radnog prostora povezuje uređaj, poput računala, sa zidnom utičnicom ili mrežnom prednjom pločom opremljenom RJ45 keystone utičnicom.
2. Horizontalni kablovi idu od te prednje ploče natrag do ormarića za ožičenje ili telekomunikacijske sobe, općenito unutar preporučene maksimalne duljine od oko 100 metara.
3. Horizontalni kablovi završavaju na stražnjoj strani patch panela korištenjem punch down IDC metode, obično nakon završetka 110 ili Krone.
4. Kratki patch kabel, opremljen RJ45 muškim konektorima, povezuje prednji dio priključka patch panela s priključkom na obližnjem mrežnom prekidaču.
5. Prekidač zatim prosljeđuje podatke između te veze i ostatka mreže, uključujući bilo koje okosnice kablova koji međusobno povezuju više telekomunikacijskih soba.

Ovaj slojeviti pristup temeljna je ideja iza a sustav strukturnog kabliranja : svaka komponenta sustava strukturnog kabliranja, uključujući patch panel, keystone utičnice, prednje ploče i patch kabele, ima definiranu ulogu, što rješenje mrežnog kabliranja čini lakšim za održavanje i rekonfiguraciju u usporedbi s ad-hoc ožičenjem od točke do točke. Kada uređaj treba premjestiti ili zamijeniti, instalater obično može samo promijeniti kratki spojni kabel na spojnoj ploči ili prekidaču, umjesto provlačenja novog kabela kroz zidove ili stropove. Grafikon u nastavku uspoređuje kapacitet propusnosti u uobičajenim kategorijama kabela koji se koriste sa strukturiranim kabelskim proizvodima.

Ovaj linijski grafikon uspoređuje relativni kapacitet propusnosti povezan s tri uobičajene kategorije strukturnog kabliranja navedene u dokumentaciji TIA/EIA-568-C: Cat5e, Cat6 i Cat6A. Cat5e kablovi općenito su ocijenjeni za oko 100 MHz propusnosti, Cat6 kablovi to proširuju na otprilike 250 MHz, a Cat6A kablovi dalje povećavaju nazivnu propusnost na približno 500 MHz. Budući da se patch panel obično izrađuje da odgovara određenoj kategoriji kabela, Cat6A patch panel uparen s Cat6A keystone utičnicama i Cat6A kablovima je potreban kako bi se iskoristila veća propusnost prikazana na desnoj strani grafikona. Miješanje kategorija kabela unutar iste veze, na primjer kombiniranje Cat6A kabliranja s Cat5e patch panelom, općenito ograničava cijelu vezu na izvedbu niže ocijenjene kategorije. Iz tog razloga, patch panel, keystone utičnice, prednje ploče i patch kabeli koji se koriste u sustavu strukturnog kabliranja obično se specificiraju za istu kategoriju kabela kako bi se održala dosljedna izvedba.

Osim kategorije kabela, ukupna skala sustava strukturiranog kabliranja također ovisi o veličini objekta koji se ožičava. Grafikon u stupcu u nastavku predstavlja općenite referentne brojke o tome kako se broj priključaka obično mijenja u različitim vrstama instalacija.

Gornji grafikon u stupcima prikazuje ilustrativne referentne brojke za tipične brojeve priključaka koji se koriste u različitim vrstama instalacija strukturnog kabliranja, od malih ureda do regala u podatkovnom centru. Mala uredska instalacija obično koristi oko 24 priključka, koje obično može poslužiti jedna jedinica patch panela. Uredski kat srednje veličine često ima 48 priključaka, ponekad podijeljenih na dvije jedinice patch panela montirane u istom stalku. Poslovni katovi i veći objekti mogu se prebaciti u raspon od 96 portova, dok stalci podatkovnih centara koji upravljaju mnogim vezama poslužitelja mogu zahtijevati 144 porta ili više, što se često postiže slaganjem više jedinica patch panela visoke gustoće. Ove brojke su opće reference za planiranje, a ne fiksni zahtjevi, budući da stvarni broj portova potreban u bilo kojem sustavu strukturnog kabliranja ovisi o specifičnom broju radnih područja, priključaka opreme i planova rasta za objekt.

Odabir komponenti patch panela: Keystone utičnice, prednje ploče i RJ45 konektori

Keystone utičnice i prednje ploče kao komponente proizvoda za strukturirano kabliranje

Patch panel rijetko radi sam. Obično je uparen s obitelji srodnih komponenti proizvoda za strukturirano kabliranje, uključujući keystone utičnice, prednje ploče i spojne kabele, koji zajedno čine kompletno rješenje mrežnog kabliranja. Među proizvođačima keystone utičnica uobičajeni tipovi modula uključuju:

• Keystone jack cat6 moduli, koji se koriste za standardne gigabitne bakrene veze na izlazu radnog područja.
• RJ45 keystone jack priključci kompatibilni s većinom praznih patch panela i kućišta prednje ploče.
• Moduli u stilu Net Keystone Jack, dizajnirani za završetak bez alata ili za probijanje, ovisno o želji instalatera.
• Mrežna prednja ploča i kućišta prednje ploče, dostupna u rasporedima s jednim priključkom, dva priključka i više priključaka koji odgovaraju Patch Panel 24 Portu ili većoj konfiguraciji okosnice.

Proizvođači prednjih ploča općenito nude opcije za ugradnju u ravninu i za površinsku montažu, tako da se isti keystone utikač može ugraditi u suhozid, u kutiju s podignutim podom ili na površinu zida, ovisno o vrsti zgrade. Budući da je prednja ploča jednostavno kućište za jednu ili više keystone utičnica, stvarna električna izvedba veze još uvijek ovisi o podudaranju keystone utičnica na prednjoj ploči s istom kategorijom kabela koju koristi patch panel i kablovi iza njega.

Odgovarajući patch panel priključci s RJ45 konektorima i patch kabelima

Na prednjoj strani patch panela, svaki priključak prihvaća standardni RJ45 utikač. Patch kabeli koji se koriste za uspostavljanje ovih veza, ponekad se skraćeno nazivaju Patch Panel zakrpe , su kratki tvornički ili terenski kablovi opremljeni RJ45 muškim konektorom na svakom kraju. Proizvođači RJ45 konektora obično proizvode ove konektore koji odgovaraju specifikacijama Cat5e, Cat6 ili Cat6A, a odabir konektora ocijenjenog za istu kategoriju kao patch panel i keystone utičnice pomaže u izbjegavanju nenamjernog uskog grla u vezi. Vrijedno je napomenuti da se izraz patch panel također pojavljuje u nepovezanim kontekstima, kao što je patch panel za automobilske audio sustave, koji se odnosi na distribucijske ploče ožičenja pojačala u vozilima; ta uporaba nije povezana s mrežnim strukturiranim kabelskim patch panelima opisanim u ovom vodiču. Rad s etabliranim proizvođačima Patch panela koji također proizvode odgovarajuće keystone utičnice, prednje ploče i RJ45 konektore može pojednostaviti nabavku jer je vjerojatnije da će kategorija kabela, kodiranje boja i stil završetka biti dosljedni u cijelom sustavu strukturnog kabliranja.

Izometrijski prikaz: Anatomija patch panela montiranog u stalak

Gornji izometrijski dijagram je pojednostavljena shematska ilustracija patch panela montiranog u stalak, namijenjena za prikaz općeg rasporeda njegovih glavnih komponenti, a ne točan tehnički crtež bilo kojeg specifičnog modela. Prednja strana ploče sadrži niz keystone jack priključaka, gdje se pojedinačni mrežni kabeli završavaju pomoću RJ45 keystone jack konektora. Nosač za montažu uz bočnu stranu ploče omogućuje pričvršćivanje u standardni stalak za opremu od 19 inča, održavajući ploču poravnatom s drugom opremom montiranom na stalak, poput mrežnog prekidača. Na stražnjoj strani ploče, IDC punch down terminali, obično slijedeći metodu završetka 110 ili Krone, koriste se za spajanje dolaznog vodoravnog kabela na svaki keystone jack port. Naljepnica ili ID traka u blizini prednjih priključaka obično je uključena tako da svaki priključak može biti numeriran, što pomaže u upravljanju kabelima i rješavanju problema nakon što se patch panel instalira u sustav strukturnog kabliranja pod naponom.

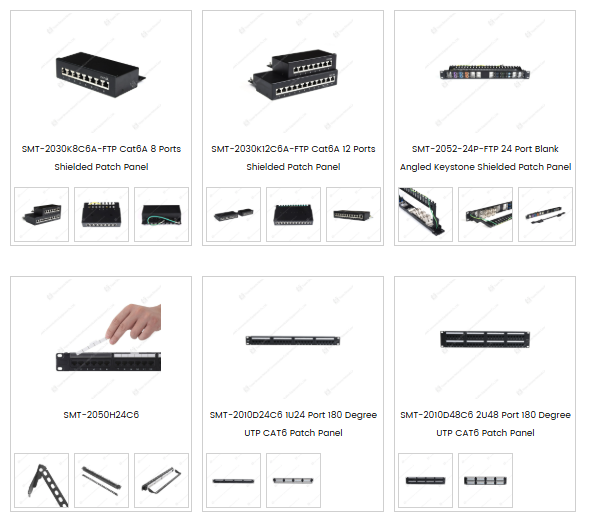

Fotografija u nastavku prikazuje reprezentativni raspon komponenti patch panela i prednje ploče.

Gornja fotografija prikazuje niz komponenti patch panela i prednje ploče, uključujući oklopljene Cat6A patch panele u konfiguracijama s 8 portova i 12 portova, 24 porta s praznim kutom i trapezno oklopljenim patch panelima i UTP Cat6 patch panele u konfiguracijama s 24 porta i 48 porta od 180 stupnjeva. Prazni modeli patch panela prihvaćaju pojedinačne keystone utičnice po izboru instalatera, što omogućuje da jedna šasija patch panela podržava različite tipove utičnica, kao što su Cat6 keystone utičnice ili adapteri za vlakna, unutar istog prostora stalka. Proizvodi u obliku kutije za patch panel, prikazani uz jedinice montirane u stalak, obično se koriste za manje instalacije gdje je potrebno organizirati samo nekoliko mrežnih priključaka izvan stalka s punom opremom. U svim ovim formatima patch panela, RJ45 keystone jack priključci ostaju zajednička završna točka za standardno bakreno strukturirano kabliranje, dok stražnja strana svake jedinice općenito prihvaća IDC punch down završetak za dolazne kabele. Odabir između opcija patch panela s 8 priključaka, 12 priključaka, 24 priključka i 48 priključaka općenito se svodi na broj priključaka kabela koji se završavaju u određenom stalku ili ormaru za ožičenje.

O Yuyao Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd. je proizvođač fokusiran na komponente sustava strukturnog kabliranja i proizvode od optičkih vlakana, koji pokriva dizajn, razvoj, prodaju i servis. Djelujući već gotovo 20 godina, tvrtka održava proizvodne linije za keystone utičnice, patch panele, prednje ploče i druge strukturirane kabelske proizvode koji se koriste u strukturiranim kablovima, mrežnim komunikacijama i aplikacijama za pametne kuće. Postrojenje za proizvodnju uključuje redovne i prilagođene proizvodne linije, zajedno s potpuno automatskom i poluautomatskom opremom za injekcijsko prešanje, podržavajući stabilnu godišnju proizvodnju u rasponu od nekoliko milijuna jedinica.

Istraživački i razvojni tim od više od 10 inženjera i više od 30 stalno zaposlenih tehničkog osoblja radi na kontroli kvalitete i ažuriranju proizvoda, podržavajući konzistentnost proizvodnje patch panela, keystone jack-a i prednje ploče od faze dizajna nadalje. Kao dobavljač među proizvođačima sustava strukturiranog kabliranja, Simante opslužuje kupce diljem regija uključujući Europu, Australiju, Afriku, Bliski istok i jugoistočnu Aziju, a također sudjeluje u OEM i ODM suradnji koja uključuje patch panele, keystone jack i komponente prednje ploče, uz prilagođene 12, 24 i 48 port keystone mrežne patch panele u dizajnu od 90 stupnjeva i 180 stupnjeva u CAT5E, CAT6 i CAT6A kategorije.

Često postavljana pitanja o patch panelima i prekidačima

P1. Koja je glavna razlika između patch panela i prekidača?

Patch panel je pasivni uređaj koji organizira i završava strukturno kabliranje, dok je preklopnik aktivni mrežni uređaj koji obrađuje i usmjerava podatkovni promet između povezanih portova.

Q2. Trebam li i patch panel i switch u postavkama mreže?

U većini sustava strukturnog kabliranja, da. Patch panel završava vodoravne kablove, a kratki patch kabeli potom povezuju određene priključke patch panela na preklopnik, odvajajući upravljanje kabelima od aktivne mrežne opreme.

Q3. Koji je broj priključaka obično dostupan za patch panele?

Patch paneli obično dolaze u konfiguracijama s 8, 12, 24 i 48 priključaka, s modelima Patch Panela s 24 priključka i 48 priključaka koji se široko koriste u uredskim i telekomunikacijskim okruženjima.

Q4. Može li se patch panel koristiti bez prekidača?

Sama patch ploča ne osigurava mrežnu povezanost, budući da samo organizira kabliranje. Prekidač, usmjerivač ili druga aktivna oprema i dalje je potrebna na jednoj strani patch panela kako bi se omogućio prijenos podataka.

P5. Koja je razlika između RJ45 keystone utičnica i RJ45 muških konektora koji se koriste s patch pločom?

Keystone utičnice su ženski RJ45 priključci montirani u patch panele i prednje ploče za završetak kabela, dok je RJ45 muški konektor kraj utikača na patch kabelu koji se umeće u te keystone jack priključke ili u priključak preklopnika.
