Što je svjetlovodni patch panel i kako radi?

Strukturirani sustav kabliranja je stiardizirana mrežna infrastruktura koja koristi patch panele, keystone utičnice, prednje ploče i konektore za organiziranje glasovnih, podatkovnih i optičkih veza unutar zgrade ili podatkovnog centra. Umjesto pokretanja pojedinačnih kabela izravno do krajnjih uređaja, sustav strukturiranog kabliranja usmjerava kablove do centraliziranih distribucijskih točaka, kao što je patch panel ili optički distribucijski panel, gdje se veze mogu testirati, preurediti ili proširiti bez ometanja ostatka mreže. Ovaj pristup definiran je široko navedenim standardima, uključujući ANSI/TIA-568 and ISO/IEC 11801 , koji specificiraju zahtjeve izvedbe za kategorije bakra kao što su Cat5e, Mačka6 i Cat6a, kao i kriterije ispitivanja koji se odnose na konektore za optička vlakna. Dobro planirani strukturirani sustav kabliranja obično kombinira rješenje mrežnog kabliranja izgrađeno od bakrenih patch panela, RJ45 keystone utičnica, mrežnih prednjih ploča i optičkih patch panela, koji rade zajedno kako bi podržali Ethernet, glasovni i video promet. Budući da ove komponente općenito slijede zajedničke mehaničke standarde, strukturirani kabelski proizvodi iz različitih proizvodnih serija obično se mogu miješati unutar istog stalka ili zidnog kućišta, što pojednostavljuje dugoročno održavanje i buduće nadogradnje.

Patch paneli od optičkih vlakana igraju središnju ulogu u ovom okviru kad god se mreža treba proširiti izvan ograničenja duljine bakrenih kablova ili zahtijeva dodatnu propusnost za okosnicu i veze podatkovnog centra. Patch panel od optičkih vlakana, koji se ponekad naziva i ODF patch panel ili fiber distribucijski panel, mjesto je gdje se dolazni optički kabeli spajaju ili spajaju na patch kabele koji se nastavljaju na preklopnike, poslužitelje ili drugu mrežnu opremu. Odjeljci u nastavku razmatraju kako se odabiru komponente strukturnog kabliranja, kako se tipično konfigurira patch panel optičkih vlakana i koje prakse instalacije pomažu da bakreni i optički segment rješenja mrežnog kabliranja rade pouzdano tijekom vremena.

Osnovne komponente strukturnog kablovskog sustava

Sustav strukturnog kabliranja općenito je organiziran u mali broj kategorija komponenti, od kojih je svaka proizvedena da zadovolji definirane mehaničke i električne zahtjeve. Tablica u nastavku sažima primarne komponente sustava strukturiranog kabliranja koje se spominju u ovom članku, uključujući vrste patch panela, keystone utičnice, prednje ploče i hardver konektora. Razumijevanje uloge svake komponente proizvoda strukturnog kabliranja pomaže instalaterima da odaberu kompatibilne dijelove i pomaže upraviteljima objekata da planiraju kapacitet za budući rast. U većini komercijalnih instalacija, ove komponente su kombinirane unutar kućišta za zidnu montažu ili montažu na stalak, s kablovima koji se provlače kroz namjenske upravljačke ladice kako bi se smanjilo opterećenje konektora.

Dizajn patch panela s optičkim vlaknima, konfiguracije priključaka i opcije montaže u stalak

Patch panel od optičkih vlakana i optički distribucijski okvir, koji se često skraćuju na ODF panel, opisuju blisko povezanu opremu koja se koristi za organiziranje optičkih veza, iako se pojmovi ponekad koriste malo drugačije u različitim regijama i dobavljačima. U općoj upotrebi, fiber patch panel odnosi se na kompaktno kućište za montažu na stalak ili zidno kućište koje sadrži ograničeni broj priključaka, obično se koristi unutar telekom sobe, ormara za distribuciju na podu ili malog podatkovnog centra. ODF ploča obično opisuje veći okvir, često s više uklonjivih ladica, koji se koristi u središnjem uredu, glavnom dijelu ili većem podatkovnom centru za upravljanje većim brojem vlakana. I vlaknasti ODF i standardna vlaknasta ploča obavljaju istu temeljnu funkciju, a to je zaštita fuzionih spojeva ili spojenih vlakana, distribucija dolaznih i odlaznih jezgri vlakana i pružanje stabilne, označene točke za testiranje i krpanje. Budući da se terminologija razlikuje, kupcima koji procjenjuju ploču za distribuciju vlakana općenito se savjetuje da potvrde broj priključaka, konfiguraciju ladice i vrstu konektora umjesto da se oslanjaju samo na naziv proizvoda.

Patch paneli od optičkih vlakana obično se proizvode u konfiguracijama s 12, 24, 48 i 96 jezgri, s nekim dizajnom optičkih patch panela visoke gustoće koji podržavaju čak i veći broj za aplikacije podatkovnih centara. Broj priključaka obično se usklađuje s visinom jedinice stalka u kućištu, budući da svaka 1U prostora stalka obično može primiti definirani broj pozicija adaptera, ovisno o vrsti adaptera i dizajnu ladice. Patch panel s 24 priključka od optičkih vlakana uobičajen je izbor za manje telekomunikacijske prostorije i FTTH distribucijske točke, dok se veći broj priključaka češće odabire za aplikacije okosnice podatkovnih centara i središnjih ureda. Dizajni patch panela od optičkih vlakana za montažu u stalak namijenjeni su za ugradnju u standardni stalak za opremu od 19 inča, dok se verzije za zidnu montažu koriste u manjim prostorima kao što su podne razvodne kutije ili FTTH pristupne točke gdje puni stalak nije praktičan.

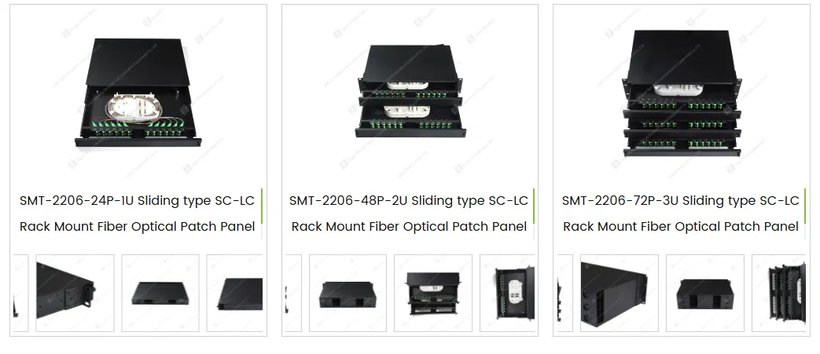

Gornja fotografija prikazuje seriju patch panela od optičkih vlakana za montažu u stalak koje proizvodi Yuyao Simante Network Communication Equipment Co., Ltd, ilustrirajući kako se broj priključaka mijenja s visinom kućišta. Verzija 1U ima 24 priključka, verzija 2U ima 48 priključaka, a verzija 3U ima 72 priključka, slijedeći dizajn kliznih ladica koji omogućuje da se prednja ladica izvuče prema van za spajanje, krpanje i održavanje bez uklanjanja ploče iz stalka. Svaka jedinica koristi SC ili LC adaptere postavljene na prednju ploču, s ladicama za spajanje i značajkama upravljanja vlaknima smještenim unutar ladice kako bi se zaštitio radijus savijanja vlakana i smanjio rizik od oštećenja vlakana tijekom rada. Ova vrsta kliznog tipa SC LC fiber patch panel ODF namijenjena je pojednostavljenju premještanja, dodavanja i promjena u okruženjima u kojima tehničari trebaju ponovljeni fizički pristup spojevima i konektorima. Optički patch paneli za montažu na stalak ove vrste obično se postavljaju u telekom sobe, podatkovne centre, središnje urede ISP-a i FTTH distribucijske točke gdje je potrebno organizirano, servisno završetak vlakana.

Učinkovitost propusnosti kategorija bakrenih kabela koji se koriste s Keystone utičnicama i patch panelima

Učinkovitost bakrenog strukturnog kabliranja definirana je ocjenama kategorije utvrđenim prema ANSI/TIA-568 i ISO/IEC 11801, koje određuju minimalnu frekvencijsku širinu pojasa za svaki kabel i kategoriju hardvera za povezivanje. Prema ovim standardima, kabeli kategorije 5e ocijenjeni su za 100 MHz , Kabliranje kategorije 6 je ocijenjeno za 250 MHz , Kablovi kategorije 6a ocijenjeni su za 500 MHz , a kabliranje kategorije 8 je ocijenjeno za 2000 MHz . Budući da su patch panel, Cat6 keystone jack i RJ45 keystone jack svi dio istog kanala, svaka komponenta u vezi, od cat6 porta patch panela do keystone jack cat6 završetka do RJ45 muškog konektora na kraju opreme, mora zadovoljiti ili premašiti ocjenu kategorije da bi veza radila kako treba. Grafikon u nastavku ilustrira kako se kapacitet propusnosti povećava u ovim kategorijama, što pomaže objasniti zašto su se mnogi dizajni rješenja za mrežno kabliranje poduzeća pomaknuli prema hardveru kategorije 6 i kategorije 6a za nove instalacije. Odabir patch panela i keystone jack hardvera ocijenjenog za istu ili višu kategoriju od instaliranog kabela široko je korištena praksa među proizvođačima i instalaterima proizvoda za strukturirano kabliranje, budući da neusklađene komponente mogu ograničiti dosegljivu širinu pojasa cijele veze.

Gornji grafikon uspoređuje minimalnu ocjenu propusnosti četiri uobičajene kategorije bakrenih kablova kako je definirano ANSI/TIA-568 i srodnom dokumentacijom ISO/IEC 11801. Kategorija 5e, koja se još nalazi u mnogim starijim uredskim instalacijama, podržava propusnost od 100 MHz i općenito je povezana s Gigabit Ethernetom na standardnim duljinama kabela. Kategorija 6 udvostručuje tu brojku na 250 MHz i može podržati 10 Gigabit Ethernet preko kraćih duljina kanala, što je jedan od razloga zašto Cat6 keystone jack i patch panel cat6 hardver ostaju naširoko specificirani u novim projektima rješenja za mrežno kabliranje. Kategorija 6a proširuje širinu pojasa na 500 MHz i dodaje strožu kontrolu preslušavanja stranaca, dopuštajući 10 Gigabit Ethernetu da radi preko cijele duljine kanala od 100 metara dopuštene standardom. Kategorija 8, ocijenjena na 2000 MHz, namijenjena je uglavnom za vrlo kratke veze podatkovnog centra, a ne za opće uredsko kabliranje. Budući da se zahtjevi za širinom pojasa povećavaju kako se mreže nadograđuju, mnogi upravitelji objekata traže proizvođače patch panela i keystone jackova čije linije proizvoda nude jasan put nadogradnje s Cat6 na Cat6a hardver unutar istog otiska.

Tipovi konektora za optičke spojne ploče: SC, LC, FC i ST

Patch paneli od optičkih vlakana izgrađeni su oko malog broja standardiziranih tipova konektora i adaptera, najčešće SC, LC, FC i ST. SC konektori koriste push-pull mehanizam za zatvaranje i relativno veliku 2,5 milimetarsku ferulu, te su i dalje uobičajeni u telekomunikacijskim i poslovnim aplikacijama optičkih distribucijskih ploča. LC konektori koriste manju ferulu od 1,25 milimetara sa sličnim stilom zasuna, što omogućuje otprilike dvostruko veću gustoću priključka od SC konektora unutar iste širine panela, što LC čini čestim izborom za dizajn podatkovnih centara optičkih prespojnih ploča visoke gustoće. FC konektori koriste spojnicu s navojem koja osigurava sigurnu mehaničku vezu i još uvijek se navode u nekim vanjskim pogonima i testnim okruženjima gdje je otpornost na vibracije prioritet. ST konektori koriste mehanizam za zaključavanje s oprugom i povijesno su bili uobičajeni u ranim višemodnim primjenama patch panela od optičkih vlakana, iako noviji projekti češće navode SC ili LC hardver.

Optička izvedba za ove vrste konektora obično se procjenjuje prema kriterijima navedenim u Telcordia GR-326-CORE i IEC 61753-1, koji opisuju metode ispitivanja za unesene gubitke, povratne gubitke i mehaničku izdržljivost jednomodnih optičkih konektora. Objavljena industrijska mjerila koja se odnose na više proizvođača konektora obično opisuju tipični maksimalni uneseni gubitak u rasponu od približno 0,2 do 0,3 dB za tvornički završene SC, LC i FC konektore pod normalnim uvjetima spajanja. Izvedba povratnog gubitka često se mjeri na 50 dB ili više za UPC polirane konektore i 60 dB ili više za APC polirane konektore, na temelju iste kategorije objavljenih izvora. Mehanička izdržljivost često se uspoređuje s najmanje 500 ciklusa spajanja pod Telcordia GR-326-CORE testiranjem izdržljivosti. Ove brojke predstavljaju uobičajene industrijske referentne vrijednosti, a ne zajamčene vrijednosti za bilo koji određeni proizvod, budući da stvarna izvedba može varirati ovisno o proizvođaču, kvaliteti ferula i rukovanju na terenu.

Gornji grafikon predstavlja standarde maksimalnih unesenih gubitaka u decibelima za SC, LC, FC i ST tipove konektora, temeljene na objavljenim industrijskim kriterijima ispitivanja kao što je Telcordia GR-326-CORE. SC, LC i FC konektori često su povezani s maksimalnim referentnim vrijednostima unesenog gubitka od blizu 0,3 dB kada su ispravno završeni i spojeni u normalnim uvjetima. ST konektori, koji se oslanjaju na twist lock spojnicu, a ne na push-pull ili navojno sučelje, češće su povezani s nešto višom tipičnom referentnom vrijednošću blizu 0,5 dB zbog razlika u toleranciji poravnanja. Niži uneseni gubitak općenito znači da se manje optičkog signala gubi na svakoj točki spajanja, što postaje značajnije u aplikacijama optičkih ODF i distribucijskih ploča koje uključuju višestruke točke spajanja i spajanja duž jedne veze. Ove brojke su opća industrijska mjerila, a ne specifikacije zajamčene za određenu seriju konektora, a stvarni rezultati ovise o kvaliteti poliranja prstena, praksi čišćenja i broju ciklusa spajanja. Projektanti mreže koji planiraju fiber patch panel za dugotrajnu okosnicu ili raspored podatkovnog centra optičkih patch panela visoke gustoće, često uzimaju u obzir kumulativne gubitke umetanja na svim točkama povezivanja u svoje ukupne proračune veze.

Skalabilna gustoća priključaka u dizajnu patch panela za montažu na stalak

Kućišta optičkih patch panela za montažu u stalak obično imaju standardne jedinice regala, obično skraćeno 1U, 2U ili 3U, sa skaliranjem broja priključaka prema tome koliko pozicija adaptera i ladica za spajanje stane unutar svake jedinice okomitog regala. Serija patch panela od optičkih vlakana s kliznim nosačem spomenuta ranije u ovom članku slijedi ovaj obrazac, nudeći konfiguraciju s 24 porta u 1U kućištu, konfiguraciju s 48 porta u 2U kućištu i konfiguraciju sa 72 porta u 3U kućištu. Ova vrsta skaliranja omogućuje postrojenju da planira kapacitet kabliranja unaprijed, odabirom 24 porta rack mount fiber patch panela za manju telekom sobu ili panela s većim brojem portova za okosnicu podatkovnog centra bez promjene cjelokupnog dizajna panela ili tipa adaptera. Budući da svaka dodatna jedinica regala dodaje proporcionalni broj priključaka u ovom dizajnu, planeri mogu procijeniti buduće potrebe za kapacitetom prema proračunu prostora u regalu, umjesto da procjenjuju potpuno različitu proizvodnu liniju ploča s vlaknima za svaku veličinu projekta.

Gornji grafikon pokazuje kako se broj priključaka mjeri s visinom jedinice stalka za reprezentativnu seriju prespojnih ploča s kliznim pladnjem od optičkih vlakana, na temelju konfiguracija 1U, 2U i 3U navedenih u ovom članku. Kućište od 1U ima 24 priključka, kućište od 2U ima 48 priključaka, a kućište od 3U ima 72 priključka, što odražava proporcionalno povećanje od 24 priključka za svaku dodatnu jedinicu visine stalka u ovom posebnom dizajnu s kliznim ladicama. Ova vrsta predvidljivog skaliranja korisna je kada se uspoređuje opcija fiber patch panela s alternativnim stilovima panela koji mogu pakirati priključke manje učinkovito ili kojima nedostaje klizna ladica za pristup spoju. Objekti s ograničenim prostorom u stalku često favoriziraju veću gustoću priključaka po jedinici stalka, budući da smanjuje broj kućišta potrebnih za završetak određenog broja vlakana. U isto vrijeme, ploče s vrlo velikom gustoćom priključaka zahtijevaju pažljivo unutarnje upravljanje vlaknima kako bi se sačuvao minimalni radijus savijanja, tako da je broj priključaka samo jedan faktor koji treba odmjeriti uz dizajn ladice za spajanje i značajke usmjeravanja kabela pri odabiru ploče za distribuciju vlakana.

Trendovi u industriji koji oblikuju strukturirano kabliranje i implementaciju distribucije optičkih vlakana

Potražnja za komponentama sustava strukturiranog kabliranja, uključujući patch panele, keystone utičnice i patch panele s optičkim vlaknima, posljednjih je godina oblikovana stalnim širenjem podatkovnih centara, infrastrukture u oblaku i postavljanja vlakana do kuće. Prema jednom izvješću o istraživanju tržišta, procjenjuje se da će globalno tržište strukturnog kabliranja premašiti 20 milijardi američkih dolara u 2025., s projiciranom složenom godišnjom stopom rasta od blizu 8 posto do sredine 2030-ih, što se uglavnom pripisuje širenju podatkovnih centara i infrastrukture u oblaku. Ista kategorija tržišne analize primijetila je da su aplikacije lokalne mreže kroz povijest predstavljale većinu instaliranog volumena strukturiranog kabliranja prema prihodu, dok aplikacije za podatkovne centre predstavljaju jedan od najbrže rastućih segmenata kako organizacije nastavljaju širiti kapacitete poslužitelja i pohrane. Programi vlakana do kuće također su pridonijeli potražnji za rješenjima distribucijskih panela FTTH vlakana, budući da svaka nova pretplatnička veza obično zahtijeva namjensku točku spajanja ili spajanja na distribucijskoj ploči između vanjskih vlakana postrojenja i prostorija korisnika. Ovi trendovi sugeriraju da će strukturirani kabelski proizvodi usmjereni na bakar, kao što su Cat6 keystone jack i patch panel hardver, i proizvodi optičkih patch panela vjerojatno ostati relevantni dok se mreže nastavljaju paralelno širiti preko bakrenih i optičkih segmenata.

Gornji grafikon ilustrira približnu distribuciju implementacije strukturnog kabliranja prema kategoriji aplikacija, na temelju objavljenih procjena istraživanja tržišta, a ne na jednom verificiranom globalnom popisu. Primjene lokalnih mreža, koje pokrivaju tipična uredska i poslovna okruženja, povijesno su predstavljale najveći pojedinačni udio u volumenu strukturiranog kabliranja, u skladu sa širokom prisutnošću patch panela, keystone utičnica i prednjih ploča u običnim komercijalnim zgradama. Aplikacije podatkovnih centara predstavljaju manji, ali općenito brže rastući udio, odražavajući pomak prema poslužiteljskim sobama veće gustoće i infrastrukturi oblaka koji se često više oslanjaju na optičke patch panele i proizvode distribucijskih panela s vlaknima visoke gustoće. Preostali udio uključuje druge primjene kao što su industrijska, stambena i specijalizirana telekomunikacijska okruženja, koja se znatno razlikuju ovisno o regiji i vrsti projekta. Budući da se tržišne procjene razlikuju među pružateljima istraživanja, ovdje prikazane postotke treba čitati kao opću ilustraciju relativnog razmjera, a ne kao preciznu brojku za bilo koju godinu ili regiju. Ovaj opći obrazac jedan je od razloga zašto mnogi proizvođači proizvoda za strukturirano kabliranje održavaju paralelne proizvodne linije koje pokrivaju i bakrenu prespojnu ploču i hardver keystone utičnice uz proizvode od optičke prespojne ploče i ODF ploče.

Praksa ugradnje za patch panele, prednje ploče i Keystone utičnice

Instalacija komponenti sustava strukturnog kabliranja općenito slijedi sličan redoslijed bilo da projekt uključuje bakrenu spojnu ploču, mrežnu prednju ploču ili optičku spojnu ploču, iako se specifična metoda završetka razlikuje između bakrenih i optičkih medija. Koraci u nastavku opisuju opći redoslijed instalacije koji se obično slijedi u projektima komercijalnog kabliranja, iako bi lokalni kodovi, upute proizvođača kabela i specifikacije projekta uvijek trebali imati prednost nad bilo kojim općim opisom.

1. Planirajte rute kabela i označite oba kraja svakog kabela prije početka instalacije, tako da veza na cat6 portu patch panela ili adapteru optičkog panela odgovara odgovarajućoj mrežnoj prednjoj ploči ili zidnoj utičnici.
2. Montirajte patch panel, prazne ploče za punjenje patch panela i hardver za upravljanje kabelima unutar stalka ili zidnog kućišta, ostavljajući odgovarajući prostor za polumjer savijanja kabela na stražnjoj strani ploče.
3. Završite svaki bakreni kabel u Cat6 keystone utičnicu ili RJ45 keystone utičnicu pomoću alata za završetak koji je odredio proizvođač utičnice, zatim umetnite dovršenu keystone utičnicu u patch panel ili otvor mrežne prednje ploče.
4. Za prespojnu ploču s optičkim vlaknima, usmjerite dolazna vlakna u ladicu za spajanje ili položaj adaptera, dovršite fuziono spajanje ili povezivanje i obucite višak duljine vlakna unutar ladice kako biste održali minimalni radijus savijanja određen za vrstu kabela.
5. Ispitajte svaku dovršenu vezu odgovarajućim testerom za certificiranje kabela ili setom za ispitivanje optičkih gubitaka prije stavljanja veze u rad i zabilježite rezultate za buduću upotrebu.
6. Label the front of the patch panel, faceplate and fiber panel ports clearly, matching the documentation created during the planning stage.

Razmatranja kompatibilnosti za optičke i bakrene komponente kabela

Budući da komponente sustava strukturnog kabliranja proizvode mnogi različiti proizvođači, kompatibilnost se općenito održava kroz pridržavanje zajedničkih mehaničkih i električnih standarda, a ne kroz jedan vlasnički dizajn. Keystone utičnice, bilo da se opisuju kao Cat6 keystone utičnica ili opća rj45 keystone utičnica, izgrađene su prema standardiziranom trapezoidnom otisku, tako da se utičnice iz različitih linija komponenti strukturiranih kabelskih proizvoda općenito mogu umetnuti u isti patch panel ili otvor mrežne prednje ploče. U primjenama s vlaknima, kompatibilnost je usredotočena na vrstu adaptera i konektora, a ne na trapezni otisak, tako da je svjetlovodna patch ploča ispunjena SC adapterima općenito kompatibilna sa SC prekinutim spojnim kabelima i pigtailovima, dok LC ispunjena ploča zahtijeva LC završene kabele, bez obzira na to koji je proizvođač optičkih ploča proizveo kućište. Kupcima koji procjenjuju dobavljača optičkih patch panela, proizvođača ODF patch panela ili tvornicu fiber patch panela za montažu u stalak za novi projekt općenito se savjetuje da potvrde vrstu adaptera, broj priključaka i visinu reck jedinice u odnosu na svoje postojeće postrojenje za kabliranje prije davanja narudžbe, budući da se neusklađeni tipovi konektora ne mogu spojiti bez pretvorbe adaptera. Potvrda ovih pojedinosti unaprijed pomaže u izbjegavanju ponovnih radova i podržava lakši prijelaz pri proširenju postojećeg mrežnog kablovskog rješenja s dodatnim kapacitetom patch panela, keystone utičnice ili svjetlovodnog patch panela.

O Yuyao Simante Network Communication Equipment Co., Ltd

Yuyao Simante Network Communication Equipment Co., Ltd je profesionalni proizvođač rješenja za mrežno kabliranje i proizvoda od optičkih vlakana, integrirajući dizajn, razvoj, prodaju i servis. U gotovo 20 godina rada, tvrtka se usredotočila na ispunjavanje potreba kupaca kroz primijenjenu inženjersku ekspertizu, s ciljem pružanja vrijednosti korisnicima od najranijih faza projektne komunikacije. Na temelju zrelog sustava istraživanja i razvoja, stabilnost kvalitete proizvoda rješava se počevši od faze dizajna. Tvrtka održava tehnički tim od više od 10 inženjera i više od 30 stalno zaposlenih tehničkih djelatnika koji nastavljaju doprinositi profesionalnim doprinosom poboljšanju kvalitete i ažuriranju proizvoda, uključujući linije proizvoda za spojnu ploču s optičkim vlaknima, keystone jack, patch ploču i prednju ploču na koje se upućuje u ovom članku.
