Svrha kabelskog upravitelja
A Upravitelj kabela je hardverski dodatak dizajniran za organiziranje, usmjeravanje i osiguranje kabela unutar poslužiteljskog stalka ili mrežnog kućišta. Da biste ga koristili, jednostavno provucite svoje Ethernet, optičke ili strujne kabele kroz naznačene vodoravne ili okomite kanale, pričvrstivši ih trakama na kuku i petlju ili integriranim prstima kako biste održali ispravan radijus savijanja i protok zraka. Da biste ga instalirali, montirate kabelski upravitelj na okomite montažne tračnice vašeg poslužiteljskog stalka pomoću priloženih kaveznih matica i vijaka, koji obično zauzimaju 1U (1,75 inča) okomitog prostora za horizontalne upravitelje ili pričvršćuju na bočne tračnice za okomite jedinice.
Primarni cilj je dvojak: kako bi se spriječila degradacija signala uzrokovana uskim zavojima ili elektromagnetskim smetnjama i kako bi se povećala učinkovitost hlađenja uklanjanjem prepreka protoku zraka uzrokovanih zamršenim kablovima . U podatkovnim centrima visoke gustoće, pravilno upravljanje kabelima može smanjiti troškove hlađenja do 15% i skratiti vrijeme rješavanja problema za više od 50%.
Kako koristiti Cable Manager: Praktični vodič
Učinkovito korištenje kabelskog upravitelja više je od pukog ubacivanja žica u kanal. Uključuje strateško planiranje kako bi se osigurala skalabilnost, mogućnost servisiranja i integritet mreže. Ispod su praktični koraci za korištenje vodoravnih i okomitih kabelskih upravitelja.

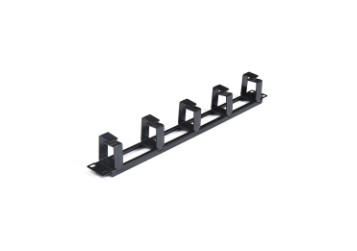

Horizontalni vodiči kabela (1U ili 2U)
Obično instalirani između patch panela ili prekidača, vodoravni upravitelji djeluju kao primarna distribucijska točka za krpanje s prednje strane.
- Usmjeravanje: Provucite patch kabele iz priključka prekidača kroz upraviteljeve prednje "prste" ili pokrivene kanale. Osigurajte da kabeli izlaze iz upravitelja izravno u susjedne priključke patch panela kako biste smanjili izloženu labavost.
- Zaštita radijusa savijanja: Za kabele od optičkih vlakana, osigurajte da radijus savijanja ne padne ispod 30 mm (1,18 inča). Za održavanje ovog radijusa koristite namjenske kaleme ili zakrivljene prste koje je osigurao upravitelj. Prekoračenje polumjera zavoja može uzrokovati mikrozavoje, povećavajući prigušenje do 0,5 dB po incidentu.
- Segregacija: Odvojite bakrene (Cat6/Cat6a) kabele od kabela s vlaknima kako biste spriječili fizički stres i smetnje. Većina upravitelja ima uklonjive poklopce koji vam omogućuju stvaranje različitih zona.
Vertikalni razvodnici kabela (Finger Duct)
Vertikalni upravljači montirani su na stranama stalka za rukovanje skupnim kablovima koji se protežu od vrha do dna, povezujući se na preklopnike, poslužitelje ili okosnicu infrastrukture.
- Usmjeravanje okosnice: Upotrijebite okomiti upravitelj za skupljanje kabela iz više horizontalnih upravitelja. Usmjerite kabele od prednjeg dijela stalka do stražnjih ili bočnih kanala za spajanje na aktivnu opremu.
- Slack Management: Pohranite višak duljine kabela u okomiti upravljač umjesto da ga motate iza opreme. Studije pokazuju da pravilno upravljanje opuštenošću kod vertikalnih upravitelja smanjuje ograničenje protoka zraka do 20% u usporedbi s labavim snopovima.
- Označavanje: Uvijek označite oba kraja kabela prije usmjeravanja kroz okomiti kanal. Ovo smanjuje prosječno vrijeme do popravka (MTTR) s 30 minuta na manje od 5 minuta za praćenje kruga.
Kako instalirati Cable Manager: korak po korak
Instalacija je jednostavan mehanički proces, ali preciznost je ključna za osiguravanje strukturalnog integriteta stalka i dugovječnosti instalacije. Bez obzira radite li s stalkom za poslužitelje s 4 stupa ili mrežnim stalkom s 2 stupa, primjenjuju se sljedeći koraci.
Korak 1: Odredite mjesto za montažu
Za vodoravne upravitelje obično se postavljaju između aktivnih komponenti (npr. Switch u U1, Cable Manager u U2, Patch Panel u U3). Za okomite upravitelje, postavljaju se na stranu okvira stalka, često u paru (lijevo i desno).
Korak 2: Pripremite nosače nosača
Odredite ima li vaš stalak četvrtaste rupe (uobičajene za police za poslužitelje) ili rupe s navojem (uobičajene za telekomunikacijske police). Za četvrtaste rupe umetnite kavezne matice u predviđene prostore za montažu. Provjerite jesu li kavezne matice usmjerene s opružnom kopčom na unutarnjoj strani vodilice kako biste spriječili klizanje.
Korak 3: Osigurajte jedinicu
Poravnajte montažne nosače kabelskog upravitelja s rupama. Umetnite pričvrsne vijke (obično M6 ili 12-24) i prvo ih zategnite rukom. Nakon što su poravnati, zategnite ih da dobro prianjaju— pretjerano zatezanje može ogoliti navoje ili iskriviti kućište, posebno kod plastičnih jedinica visoke gustoće.
| Vrsta hardvera | Preporučeni zakretni moment (in-lbs) |
|---|---|
| Vijak M6 (četvrtasta rupa) | 30 - 35 (izvorni znanstveni rad, znanstveni). |
| 12-24 Vijak (navoj) | 25 - 30 (izvorni znanstveni rad, znanstveni). |
| 10-32 Vijak (navoj) | 15 - 20 (prikaz, stručni). |
Često postavljana pitanja o Cable Manageru: Rješavanje uobičajenih problema
Ispod su najčešće postavljana pitanja u vezi s upravljanjem kabelima, s preciznim odgovorima temeljenim na najboljoj praksi u industriji i stiardima proizvodnje.
1. Koja je razlika između "lacer bar" i "finger duct"?
Lacer šipka je jednostavna metalna šipka koja se prvenstveno koristi za pričvršćivanje snopova s čičak trakom, ne nudeći pojedinačno odvajanje kabela. Prsti kanal (standardni Cable Manager) sadrži pojedinačne "prste" ili prstenove koji razdvajaju kabele, pružajući superiornu kontrolu radijusa savijanja i dopuštajući pomicanje pojedinačnih kabela bez ometanja susjednih kabela.
2. Koliko prostora trebam ostaviti između kabelskih upravitelja i aktivne opreme?
U idealnom slučaju, instalirajte 1U kabelski upravitelj neposredno uz (iznad ili ispod) svake spojne ploče ili prekidača. Za instalacije s gustim vlaknima često se preferira 2U upravitelj. Održavanje slobodnog prostora od 1 inča (25 mm) ispred vrata upravitelja osigurava pravilan protok zraka za sustave hlađenja sprijeda prema natrag.
3. Mogu li koristiti plastične držače kabela za vlakna visoke gustoće?
Da, ali morate osigurati da je plastika otporna na plamen (UL 94V-0). Visokokvalitetni plastični upravljači, poput onih koje proizvodi Simante, projektirani su za rukovanje vlaknima visoke gustoće uz zadržavanje strukturalnog integriteta. U objektima koji zahtijevaju seizmičko certificiranje, preporučuju se metalni vertikalni nosači zbog njihove veće vlačne čvrstoće (obično >500 lbs nosivosti).
4. Dolaze li kabelski menadžeri u prilagođenim veličinama?
Apsolutno. Kao profesionalni proizvođač, tvrtka Yuyao Simante Network Communication Equipment Co., Ltd. specijalizirana je za upravljanje kabelima izrađenim po narudžbi. S preko 10 redovitih i prilagođenih proizvodnih linija i 10 kompleta potpuno automatskih strojeva za injekcijsko prešanje , možemo proizvesti upravitelje u specifičnim dubinama, bojama (npr. crna, bijela, prilagođeni RAL kodovi) i materijalima koji točno odgovaraju estetskim i prostornim zahtjevima vašeg podatkovnog centra. Naš pogon održava stabilnu godišnju proizvodnju od više od 9 milijuna jedinica , osiguravajući skalabilnost za implementacije velikih razmjera.
Zašto je kvaliteta važna: Inženjering i podrška
Odabir visokokvalitetnog Cable Managera utječe na ukupne troškove vlasništva. Inferiorne jedinice mogu imati oštre rubove koji oštećuju omotač kabela ili plastiku koja s vremenom postaje krta. Simanteov pristup osigurava da je kvaliteta zajamčena na izvoru dizajna kroz zreo sustav istraživanja i razvoja.
S predanim timom više od 10 inženjera i preko 30 tehničkog osoblja s punim radnim vremenom , fokusirani smo na kontinuirano poboljšanje. Naša tvornica koristi 10 kompleta potpuno automatskih strojeva za injekcijsko prešanje and 20 semi-automatic units kako bi se osigurala dosljednost u kritičnim dimenzijama, kao što je razmak između prstiju (obično 1,2 inča za smještaj RJ45 priključaka visoke gustoće).
Simante nudi specijalizirana integrirana rješenja za kupce kako bi osigurao da ispunjava zahtjeve kupaca. Bilo da trebate jednostavan 1U horizontalni upravitelj ili složeno prilagođeno vertikalno rješenje za hiperrazmjerni podatkovni centar, napredna tvornička infrastruktura Cable Managera podržava vaš projekt od dizajna do isporuke.
- Kapacitet proizvodnje: 9 milijuna jedinica godišnje za podršku nabavi velikih razmjera.
- Automatizacija: 8 automatski instaliranih strojeva osigurava dosljednu kvalitetu montaže.
- Prilagodba: Cjelovita rješenja za mrežno kabliranje koja integriraju dizajn, razvoj, prodaju i servis.
Ulaganjem u projektirano upravljanje kabelima od pouzdanog proizvođača, osiguravate da vaša mrežna infrastruktura ostane skalabilna, servisna i učinkovita tijekom cijelog životnog ciklusa.
