Što ispitivač bakrenih kabela mora dokazati prije nego što prihvatite vezu
Ispitivač bakrenog kabela nije jedna kategorija proizvoda. To je obitelj instrumenata s vrlo različitim poslovima. Na niskom kraju, osnovni ispitivač kontinuiteta odgovara na usko pitanje: postoji li vodljivi put od jednog do drugog kraja kabela? To je korisno za brzu provjeru sumnjivog spojnog kabela, linije zvučnika ili kruga alarma. Nije dovoljno za podatkovnu vezu koja mora podržavati Gigabit Ethernet, PoE ili primopredaju jamstva.
Wiremap tester dodaje pin-by-pin provjeru. Može uhvatiti prekriženi par, razdvojeni par, kratki spoj između vodiča ili spoj koji nedostaje na jednom pinu. Za premještanje, dodavanja i promjene, generator tona i sonda često su upareni s mapom žica kako bi tehničar mogao locirati neoznačeni kabel u prepunom stalku. Ta je kombinacija praktična za rad na održavanju, ali još uvijek ne mjeri duljinu ili visokofrekventni učinak.
Ispitivač duljine i lokacije kvara koristi reflektometriju u vremenskoj domeni ili sličnu pulsnu metodu za procjenu udaljenosti do prekida, kratkog spoja ili lošeg završetka. Ovdje tester za bakrene kabele postaje alat za rješavanje problema, a ne kutija za rad ili zabranu. Ako veza zakaže i kabel nestane u stropnoj praznini, razlika između kvara od 12 metara i kvara od 42 metra može odlučiti hoće li tim otvoriti jedan zid ili cijeli hodnik.
Kvalifikacijski ispitivači i certifikacijski ispitivači nalaze se iznad toga. Kvalifikator se često koristi za provjeru može li postojeća veza podržati imenovanu Ethernet brzinu ili PoE klasu. Certifikator mjeri prema standardu kabliranja i proizvodi izvješće koje se može predati klijentu, konzultantu ili jamstvenom programu. Donja tablica pokazuje kako se odluka mijenja s klasom testera.
| Klasa ispitivača | Pitanje na koje odgovara | Tipična upotreba | Važno ograničenje |
|---|---|---|---|
| Osnovni ispitivač kontinuiteta | Postoji li vodljivi put? | Brze provjere sumnjivih patch kabela i ožičenja niske brzine | Ne dokazuje pinout, duljinu ili performanse podataka |
| Wiremap i tonski tester | Jesu li vodiči u ispravnom redoslijedu? | Premješta, dodaje, mijenja i mjesto kabela u stalku | Ograničena duljina i uvid u izvedbu |
| Duljina i TDR tester | Gdje je kvar i koliko je daleko? | Lociranje prekida, kratkih spojeva i loših završetaka u zidovima | Potrebna je točna brzina širenja i postavljanje |
| Ispitivač kvalifikacije | Hoće li ova veza podržavati određenu Ethernet ili PoE aplikaciju? | Prethodno provjeravanje veza prije instaliranja prekidača | Nije zamjena za formalnu certifikaciju |
| Certifikacijski tester | Zadovoljava li veza navedeni standard za kabliranje? | Primopredaja, jamstvo i prihvaćanje treće strane | Veći trošak i stroža disciplina kalibracije |
Za izvođača, praktičan odgovor je često dvoslojni komplet. Kompaktni uređaj za ispitivanje ožičenja i tona obrađuje dnevne servisne pozive, dok je jedinica za kvalifikaciju ili certifikaciju rezervirana za prihvaćanje projekta. Za distributera ili veletrgovca, ista logika vrijedi za odabir zaliha: nosite klasu testera koja odgovara projektima koje vaši kupci stvarno izvode, a ne samo najvišim specifikacijama na podatkovnoj tablici.
Četiri testna sloja: kontinuitet, Wiremap, duljina i izvedba
Ispitivanje bakra postaje lakše planirati kada se podijeli u četiri sloja. Prvi sloj je kontinuitet. Ovo je najjednostavnija provjera i najlakše ju je pogrešno pročitati. Veza može imati kontinuitet na svakom vodiču, ali ipak pokvariti jer su parice razdvojene, završetak je predaleko odmotan ili je kabel pogrešne kategorije. Kontinuitet je početna točka, a ne rezultat prihvaćanja.
Drugi sloj je wiremap. Dobar tester za bakrene kabele trebao bi jasno pokazivati mapiranje između pinova, uključujući kontinuitet oklopa na oklopljenim vezama. Wiremap hvata obrnute parove, križane parove, razdvojene parove i otvorene ili kratke. U okruženju patch panela, rezultati wiremapa također su brz način da se potvrdi da se oznaka priključka, oznaka izlaza i priključak patch panela odnose na istu fizičku vezu. To zvuči jednostavno, ali pogreške u označavanju čest su izvor povratnih poziva.
Treći sloj je duljina i mjesto kvara. Duljina je važna iz dva razloga. Prvo, veza koja premašuje ograničenje duljine kanala još uvijek može proći osnovni wiremap, ali neće uspjeti na višim frekvencijama. Drugo, očitavanje udaljenosti pomaže tehničaru pronaći oštećeni dio bez nagađanja. Ispitivač koji pokazuje udaljenost do kvara, zajedno s pohranjenom bibliotekom kabela za različite vrijednosti brzine širenja, korisniji je od ispitivača koji prikazuje samo generički kod kvara.
Četvrti sloj je izvedba. Ovo pokriva uneseni gubitak, povratni gubitak, preslušavanje na bližem kraju i druge parametre koji su važni za veze Cat5e, Cat6, Cat6A i Cat7. Također pokriva PoE ponašanje. Veza može proći mapu ožičenja i još uvijek se zagrijati, pasti napon ili ne uspjeti pregovarati kada je priključen uređaj s napajanjem. Ispitivač bakrenog kabela s ispitivanjem otpora i PoE opterećenja može otkriti probleme koje će jednostavna jedinica za mapiranje žica propustiti.
- Kontinuitet: potvrđuje vodljivi put, ali ne i geometriju para ili izvedbu.
- Wiremap: potvrđuje redoslijed pinova i kontinuitet štita te hvata podijeljene parove.
- Duljina i TDR: locira lomove, kratke spojeve i loše završetke prema udaljenosti.
- Izvedba i PoE: provjerava može li veza podržati željenu aplikaciju.
U projektu strukturnog kabliranja, ovi slojevi bi se trebali primjenjivati redom. Nemojte certificirati vezu prije nego što je wiremap čist. Nemojte juriti za neuspjehom izvedbe prije nego što provjerite završetak i spojni kabel. Tester je najvrjedniji kada skrati taj niz, a ne kada proizvede jedan zeleni rezultat koji skriva razlog neuspjeha.
Gdje se bakreni ispitivači uklapaju u projekt strukturnog kabliranja
Praktičan način planiranja rada na prihvaćanju je promatranje gdje pozornost obično ide preko bakrene veze. Grafikon u nastavku ilustrativan je planski prikaz, a ne referentna vrijednost s određenog mjesta. Namijenjen je pomoći projektnom timu da odluči koje testne funkcije zaslužuju najviše vremena, a koje se mogu obraditi jednostavnijim instrumentom.
Za izvođača, grafikon je koristan jer odvaja probni rad od primopredaje. Veza može biti tehnički ispravna, ali može izazvati spor ako se oznake priključaka, testni zapisi i rasporedi ploča za zakrpu ne podudaraju. Tester bakrenog kabela koji pohranjuje rezultate i eksportira ih u čistom formatu smanjuje to trenje. Također olakšava usporedbu neispravne veze s poznatom dobrom referentnom vezom na istom katu.
Za tim objekta isti grafikon predlaže drugačiji obrazac kupnje. Tim možda neće trebati potpunu certifikacijsku jedinicu za svaki potez, dodavanje i promjenu. Kompaktni uređaj za ispitivanje mape ožičenja i duljine plus mali set referentnih spojnih kabela može podnijeti većinu dnevnih provjera. Jedinica za certifikaciju može biti rezervirana za novogradnju, veće nadogradnje ili slučajeve kada klijent zahtijeva službena izvješća. Ta podjela štiti kapitalni proračun i omogućuje jednostavniji tester dostupnim za brz odgovor.
Za distributera ili veletrgovca, grafikon može voditi kombinaciju proizvoda. Kupci koji instaliraju keystone utičnice, patch panele i prednje ploče trebaju testere koji odgovaraju kategorijama koje prodaju. Korisnik koji radi uglavnom s vezama Cat6 i Cat6A brinut će se o wiremapu, kontinuitetu štita, duljini i provjerama PoE. Kupac koji radi na glasovnom ili sporom upravljačkom ožičenju može više brinuti o tonu i kontinuitetu. Zaliha samo jedne klase testera ostavlja prazninu na jednom kraju tržišta.
Povezivanje hardvera utječe na ono što ispitivač vidi
Ispitivač bakrenog kabela mjeri vezu koja postoji, a ne vezu koja je navedena. Ta je razlika važna jer je spojni hardver dio električnog puta. Cat6 keystone utičnica završena s previše odvrtanja, patch ploča s labavom stražnjom vezom ili patch kabel s oštećenim utikačem mogu uzrokovati kvar koji izgleda kao problem s kabelom. Prije zamjene kabela provjerite priključne točke i spojne kabele.
Keystone utičnice su uobičajena slaba točka u terenskim završecima. Utičnica može biti ocijenjena za Cat6 ili Cat6A, ali izvedba ovisi o upravljanju parom, postavljanju vodiča i rasterećenju naprezanja. Ispitivač s jasnim prikazom karte žica i očitanjem duljine može pomoći u odvajanju lošeg završetka od puknuća kabela. Ako je duljina ispravna i mapa ožičenja je čista, ali je rezultat performansi marginalan, sljedeća provjera obično je utičnica i patch kabel, a ne skupni kabel.

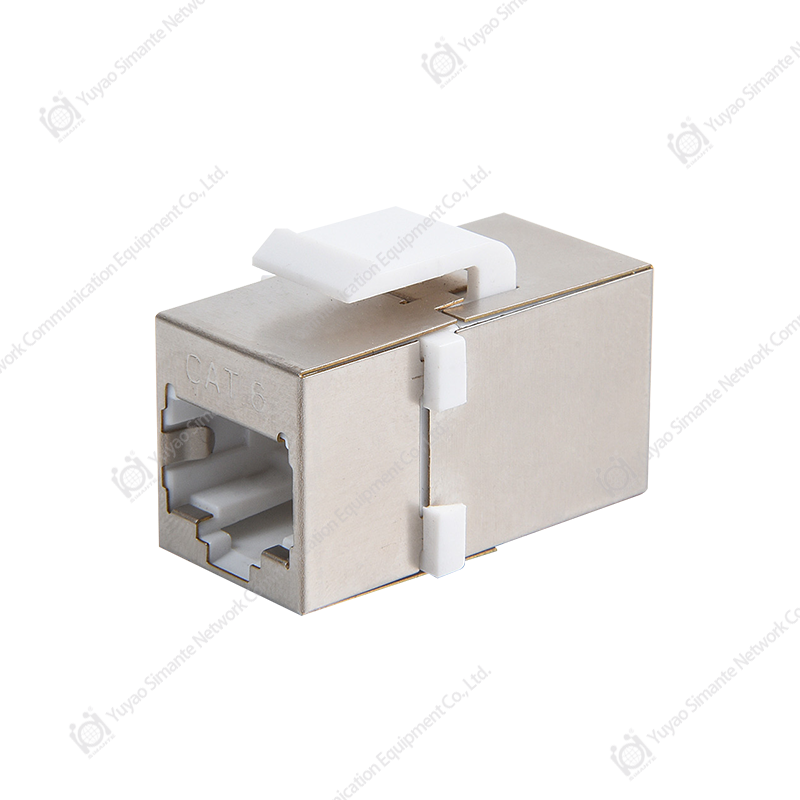

CAT6 Keystone utičnice u oklopljenim, UTP i varijantama bez alata Usporedite oklopljene, UTP, utičnice bez alata i kutne CAT6 utičnice sa 110 ili Krone IDC završetkom kada rezultati na terenu ukazuju na završetak, a ne masovni kabel. Pogledajte proizvod → Patch paneli stvaraju sličan učinak na drugom kraju veze. Ploča visoke gustoće može izgledati uredno s prednje strane, ali još uvijek ima loš stražnji završetak na jednom priključku. Kada tester prijavi kvar na jednom priključku, usporedite ga sa susjednim priključkom na istoj ploči. Ako susjedni priključak prolazi s istim patch kabelom i istom postavom ispitivanja, vjerojatnije je da je greška u završetku ploče ili vodoravnom kabelu nego u testeru.
Prednje ploče i kutije za površinsku montažu mehanički su dijelovi, ali utječu i na vezu. Prednja ploča koja opterećuje utičnicu ili površinska kutija koja savija kabel izvan radijusa savijanja, može stvoriti problem povratnog gubitka koji se pojavljuje tek nakon postavljanja poklopca. Isprobajte vezu s konačnom montažom na mjestu kada to projekt dopušta. Ispitivač bakrenog kabela koji se koristi prije postavljanja poklopca može propustiti problem koji se pojavljuje nakon što se kabel stavi u kutiju.
Za kupce koji nabavljaju i testere i hardver za povezivanje, pomaže rad s proizvođačem koji razumije cijeli bakreni sustav. Dobavljač koji može objasniti završetak utičnice, ožičenje patch panela i ograničenja ispitivanja korisniji je od dobavljača koji navodi samo cijenu po komadu. To posebno vrijedi za veletrgovca koji izrađuje komplet za izvođače, jer bi komplet trebao uključivati testere, spojne kabele, utičnice i ploče koji su kompatibilni na terenu.
PoE, oklopljeni kabeli i kvarovi koji se ne pojavljuju u Wiremapu
Napajanje preko Etherneta učinilo je ispitivanje bakra važnijim, a ne manje važnim. Veza koja savršeno prenosi podatke pri maloj snazi može otkazati kada uređaj s napajanjem troši struju. Simptomi mogu biti suptilni: kamera se ponovno pokreće noću, pristupna točka pada pod opterećenjem ili PoE telefon radi na jednom priključku, ali ne i na drugom. Osnovni tester mape ožičenja može pokazati da je svih osam vodiča ispravno, ali ipak propustiti uzrok.
Jedan čest problem je neuravnoteženost otpora. Ako jedan vodič u paru ima veći otpor od svog partnera, veza može proći jednostavnu provjeru kontinuiteta, ali proizvesti prekomjerno zagrijavanje ili pad napona pod PoE opterećenjem. Tester s mjerenjem otpora i testiranjem opterećenja PoE može otkriti to stanje. Drugi problem je loš spoj ili veza s pomakom izolacije koja mijenja otpor kada se kabel zagrije. Te je greške teško pronaći statičkim ispitivanjem, tako da je ispitivač koji primjenjuje opterećenje ili bilježi vrijednosti otpora informativniji.
Oklopljeni kabeli dodaju još jedan sloj. Na F/UTP ili S/FTP vezi, štit nije vodič podataka, ali ipak treba kontinuitet i pravilno povezivanje. Ako je odvodna žica otvorena na jednom kraju, veza može proći wiremap i dalje se loše ponašati u okruženju s električnim šumom. Ispitivač koji provjerava kontinuitet oklopa i može identificirati putanju oklopa koristan je za industrijske lokacije, bolnice i guste bežične implementacije gdje su elektromagnetske smetnje pravi problem.
PoE također mijenja pitanje prihvaćanja. Tim će možda trebati potvrditi ne samo da veza zadovoljava kategoriju kabliranja, već i da kanal može isporučiti potrebnu klasu snage preko instalirane duljine. To nije razlog za preskakanje certifikacije. To je razlog za dodavanje PoE provjere u proceduru prihvaćanja i bilježenje rezultata s ID-om veze. Ako uređaj kasnije zakaže, zapis pokazuje je li veza testirana pod opterećenjem i što je tester prijavio.
Za izvođača, praktično pravilo je jednostavno: nemojte koristiti tester kontinuiteta kao jedini alat na PoE projektu. Upotrijebite tester bakrenog kabela koji može pokazati mapu ožičenja, duljinu, otpor i ponašanje PoE-a i zadržite poznato-dobru referentnu vezu za usporedbu. Ta je referentna poveznica često korisnija od dugog popisa specifikacija jer daje tehničaru polaznu vrijednost pod istim uvjetima.
Procedura testiranja na terenu koja smanjuje povratne pozive
Tester je dobar onoliko koliko je dobar postupak oko njega. Sljedeći niz je praktična terenska rutina za bakrene veze. Nije zamjena za specifikaciju projekta, ali pomaže timu da proizvede dosljedne rezultate i izbjegne ponovljene posjete.
- Prije testiranja potvrdite identitet veze. Uskladite oznaku utičnice, priključak ploče za spajanje i tlocrt. Ispravan test na pogrešnom priključku i dalje je pogrešan rezultat.
- Pregledajte završetak. Provjerite odmotavanje para, mjesto vodiča, rasterećenje naprezanja i radijus savijanja na utičnici, ploči i prednjoj ploči.
- Testirajte s posljednjim spojnim kabelima gdje je to moguće. Poznato dobar referentni kabel pomaže odvojiti kvar veze od kvara kabela.
- Najprije pokrenite mapu ožičenja i zaštitite kontinuitet. Riješite otvorene parove, kratke spojeve, križane parove i podijeljene parove prije prelaska na testove izvedbe.
- Provjerite duljinu i udaljenost kvara. Usporedite očitanje s projektiranom duljinom i postavkom knjižnice kabela.
- Pokrenite potrebni test izvedbe za kategoriju i aplikaciju. Spremite rezultat s ID-om veze i postavkama testera.
- Dodajte PoE provjeru kada će veza napajati uređaj. Zabilježite rezultat i zabilježite klasu uređaja ili stanje opterećenja.
- Ponovno testirajte nakon bilo kakve sanacije. Nemojte uređivati neuspjeli rezultat u prolaz; stvoriti novi zapis tako da povijest bude jasna.

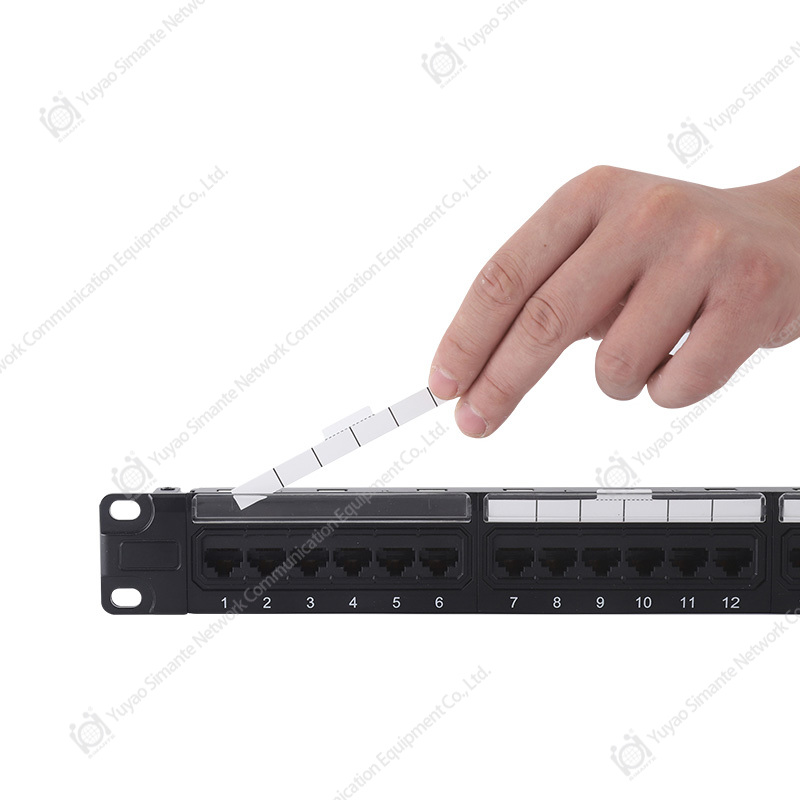

CAT6 patch paneli za strukturno kabliranje montirano u rack Pregledajte 0,5U do 2U UTP i oklopljene CAT6 panele sa 110/Krone IDC završetkom pri usklađivanju hardvera za kabliranje i testiranje postavljanja u cijelom projektu. Pogledajte proizvod → Ovaj postupak također pomaže kada projekt koristi kombinaciju Cat6 i Cat6A hardvera. Postavke testera, referentni kabeli i ograničenja veze moraju odgovarati kategoriji koja se testira. Veza Cat6A testirana s adapterom Cat6 ili referentnim kabelom Cat5e može dati rezultat koji je tehnički valjan za pogrešnu postavku. Držite adaptere i referentne kabele označene i provjerite ih kada rezultat izgleda nedosljedno s ostatkom poda.
Za voditelja projekta, najvrjedniji izlaz nije rezultat jednog prolaza. To je skup zapisa koji pokazuje što je testirano, s kojim postavkama, tko je i kada. Ispitivač bakrenog kabela s funkcijama pohrane i izvoza to omogućuje. Ako tester nema pohranu, tim bi i dalje trebao voditi ručni zapisnik s ID-om veze, vrstom testa, rezultatom i bilješkama o popravljanju. Zapisnik je ono što štiti izvođača kada je veza kasnije dovedena u pitanje.
Kontrolni popis nabave za distributere i izvođače
Kupnja uređaja za ispitivanje bakrenih kabela odluka je o nabavi koliko i tehnička. Najniža cijena po jedinici može dovesti u zabludu ako testeru nedostaju adapteri, podrška za firmver ili kalibracijski put koji je potreban za projekte koji su u ruci. Sljedeći popis za provjeru pomaže izvođaču ili distributeru da usporedi ponude u točkama koje utječu na korištenje na terenu.
- Testne funkcije: potvrdite wiremap, duljinu, ton, TDR, PoE i sposobnost izvedbe u odnosu na stvarni miks projekta.
- Podrška za kategorije: provjerite deklariranu podršku za veze Cat5e, Cat6, Cat6A i Cat7, uključujući zaštićene varijante.
- Raspon konektora i adaptera: provjerite prihvaća li ispitivač utikače i adaptere koji se koriste u regiji i na projektu.
- Kalibracija i servis: pitajte o intervalima kalibracije, servisu i ažuriranju firmvera.
- Upravljanje rezultatima: provjerite pohranu, format izvoza, označavanje veza i softver za izvješćivanje.
- Trajnost na terenu: pregledajte trajanje baterije, zaštitu kućišta, čitljivost zaslona i radnu temperaturu.
- Obuka i dokumentacija: zatražite vodič za brzi početak i materijal za obuku novih tehničara.
- Podrška dobavljača: potvrditi da proizvođač ili veletrgovac može dostaviti zamjenske adaptere i referentne kabele.

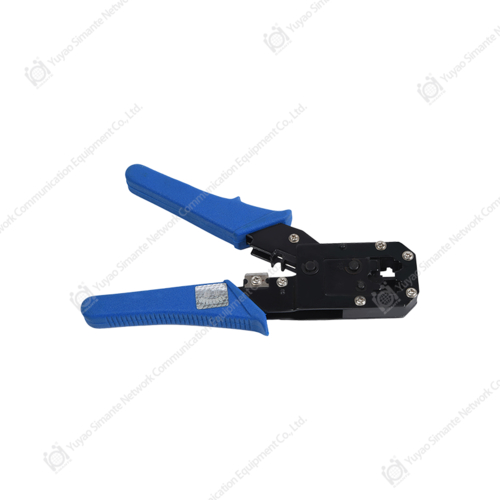

Alati za presovanje i završetak za instalacije mrežnih kabela Pregledajte alate za presovanje i završetak za 8P modularne konektore od 90 stupnjeva i 180 stupnjeva kada gradite komplet za kabliranje prema potrebama ispitivača i konektora. Pogledajte proizvod → Za distributera, tester treba ocijeniti kao dio kompleta za kabliranje. Komplet može uključivati tester bakrenog kabela, referentne patch kabele, tonsku sondu, alat za presovanje i izbor trapezoidnih utičnica i prednjih ploča. Izvođač koji kupi samo tester može se kasnije vratiti po pribor, ali komplet koji odgovara lokalnoj projektnoj kombinaciji lakše je prodati i lakše ga je podržati. Ista logika vrijedi za veletrgovca koji opslužuje više instalatera: kombinacija proizvoda trebala bi odražavati kategorije i priključke koji se kreću zajedno.
Kada uspoređujete proizvođača ili dobavljača, tražite jasnu izjavu o tome što ispitivač radi, a što ne mjeri. Dobar će dobavljač objasniti razliku između kontinuiteta, kvalifikacije i certifikacije umjesto da ih tretira kao sinonime. Takva vrsta podrške smanjuje povrate i gradi povjerenje kod izvođača koji trebaju alat na koji se mogu osloniti u svim projektima. Također pomaže kupcu da izbjegne preplaćivanje za funkcije koje se nikada neće koristiti ili nedovoljnu kupovinu za projekt koji zahtijeva službena izvješća.
Uobičajene pogreške pri kupnji ili korištenju uređaja za ispitivanje bakrenih kabela
Većina problema s testerom nije uzrokovana neispravnim instrumentom. Dolaze iz neusklađenosti između ispitivača i posla ili iz postavljanja testa koje nije bilo kontrolirano. Donja tablica navodi uobičajene pogreške i praktične ispravke.
| Greška | Što se događa | Praktična korekcija |
|---|---|---|
| Korištenje ispitivača kontinuiteta za prihvaćanje podataka | Veza prolazi kontinuitet, ali ne zadovoljava wiremap ili performanse | Upotrijebite tester koji prijavljuje mapu žica, duljinu i potrebnu provjeru izvedbe |
| Testiranje s nepoznatim patch kabelom | Dobra poveznica je označena kao loša ili je loš kabel ostavljen u servisu | Čuvajte označene referentne kabele i testirajte kabel odvojeno |
| Ignoriranje kontinuiteta štita | Zaštićena veza prenosi podatke, ali ne radi dobro u bučnim područjima | Provjerite kontinuitet oklopa i spajanje kao dio testa mapiranja žica |
| Preskakanje provjera opterećenja PoE | Uređaj se ponovno pokreće ili mu pada napajanje iako su testovi podataka prošli | Dodajte otpor i PoE provjere kada će veza napajati opremu |
| Ne sprema rezultate | Sporovi oko primopredaje i bez povijesti za kasnije greške | Pohranite ID veze, vrstu testa, postavke i rezultat u vrijeme testa |
Još jedna uobičajena pogreška je pretpostavka da tester više kategorije automatski rješava problem niže kategorije. Certifikacijski tester je vrijedan, ali neće popraviti utičnicu prekinutu pretjeranim odvrtanjem ili spojnu ploču s labavim spojem. Tester identificira simptom; tehničar još mora ispraviti izradu. Zbog toga su obuka i jasna procedura prihvaćanja važni koliko i specifikacija instrumenta.
Za kupca je također pogreška zanemariti trošak vlasništva. Kalibracija, adapteri, referentni kabeli, popravci i obuka utječu na stvarnu cijenu testera tijekom njegova vijeka trajanja. Jeftinija jedinica koja se ne može kalibrirati ili podržati može koštati više u zastoju od skuplje jedinice s jasnim servisnim putem. Prava usporedba uključuje kompletan komplet i podršku iza njega.
FAQ: Pitanja o ispitivaču bakrenih kabela
Koja je razlika između ispitivača bakrenih kabela i uređaja za ovjeravanje?
Ispitivač bakrenog kabela je širok pojam. To može značiti jednostavan uređaj za provjeru kontinuiteta, uređaj za ispitivanje mape ožičenja, set tonova i sondi ili jedinicu za kvalifikaciju. Certifikator je posebna klasa ispitivača koji mjeri u odnosu na imenovani standard kabliranja i proizvodi službeno izvješće. Ako projekt zahtijeva primopredaju jamstva ili prihvaćanje treće strane, certifikator je obično ispravan alat. Ako je posao pronalaženje grešaka ili brza servisna provjera, može biti dovoljan jednostavniji tester.
Može li ispitivač bakrenog kabela pronaći prekid iza zida?
Da, ako ima funkciju reflektometrije duljine ili vremenske domene. Ispitivač šalje impuls niz kabel i procjenjuje udaljenost do kvara na temelju refleksije. Očitanje ovisi o postavci brzine širenja i vrsti kabela, tako da bi tehničar trebao odabrati ispravan unos u knjižnicu kabela. Očitavanje udaljenosti je procjena, a ne rendgenska slika, ali često je dovoljno da se odluči koji dio zida ili stropa otvoriti.
Trebam li tester za Cat6A i zaštićene veze?
Potreban vam je tester koji odgovara vezi koju prihvaćate. Veze Cat6A imaju strože zahtjeve za performansama od Cat5e ili Cat6, a oklopljene veze dodaju kontinuitet oklopa i provjere povezivanja. Osnovni tester wiremapa može potvrditi redoslijed pinova, ali vam neće reći ima li veza dovoljno prostora za performanse. Za prihvaćanje projekta upotrijebite tester ocijenjen za kategoriju i zaštićenu konfiguraciju. Za servisiranje, uređaj za ispitivanje ožičenja i duljine još uvijek može biti koristan za lociranje kvara.
Zašto veza prolazi wiremap, ali ne prolazi PoE?
Wiremap provjerava redoslijed i kontinuitet vodiča, ali ne opisuje u potpunosti otpor, zagrijavanje ili ponašanje opterećenja. Veza može imati ispravan redoslijed pinova, a još uvijek imati vezu visokog otpora, neuravnotežen par ili oštećeni vodič koji se ponaša drugačije pod strujom. Tester s mjerenjem otpora i testiranjem opterećenja PoE može otkriti to stanje. Ako je uređaj s napajanjem nestabilan, testirajte vezu pod opterećenjem i usporedite je s poznatim dobrim priključkom.
Koliko često treba kalibrirati tester bakrenih kabela?
Interval ovisi o proizvođaču, klasi ispitivača i zahtjevima projekta. Certifikacijski ispitivači obično imaju definiran ciklus kalibracije jer se njihovi rezultati mogu koristiti za formalno prihvaćanje. Jednostavni testeri kontinuiteta i wiremapa mogu imati dulji ili jednostavniji postupak provjere. Zatražite od dobavljača preporučeni interval i čuvajte zapis o kalibraciji s ispitivačem. Ako rezultat izgleda nedosljedno preko poznatih dobrih veza, provjerite kalibraciju i referentne kabele prije nego što okrivite kabel.
Što izvođač treba pitati dobavljača prije kupnje?
Pitajte što ispitivač mjeri, koje kategorije i zaštićene veze podržava, koji su adapteri uključeni, kako se pohranjuju rezultati i kako se rukuje kalibracijom i servisom. Dobar će dobavljač objasniti razliku između kontinuiteta, kvalifikacije i certifikacije umjesto da ih tretira kao istu funkciju. Za distributera ili veletrgovca, raspitajte se jesu li dostupni zamjenski adapteri, referentni kabeli i materijali za obuku. Ti su detalji važniji od jedne specifikacije naslova.
Povezani resursi
Za kupce koji žele usporediti funkcije testera s ostatkom bakrenog sustava, resursi stranice u nastavku pružaju koristan kontekst. Napisani su za izvođače, distributere i projektne timove koji trebaju praktične informacije, a ne kataloški popis.
- Saznajte više o pozadini proizvođača i proizvodnim mogućnostima iza linija proizvoda od bakra i vlakana.
- Pročitajte pregled proizvoda za strukturirano kabliranje za bakrene i optičke sustave.
Ispitivač bakrenog kabela najkorisniji je kada je dio kompletnog kompleta za kabliranje: prave utičnice, spojne ploče, spojni kabeli, prednje ploče i alati, uz podršku dobavljača koji razumije kako oni rade zajedno. To je praktična veza između rezultata ispitivanja i pouzdane instalacije.
